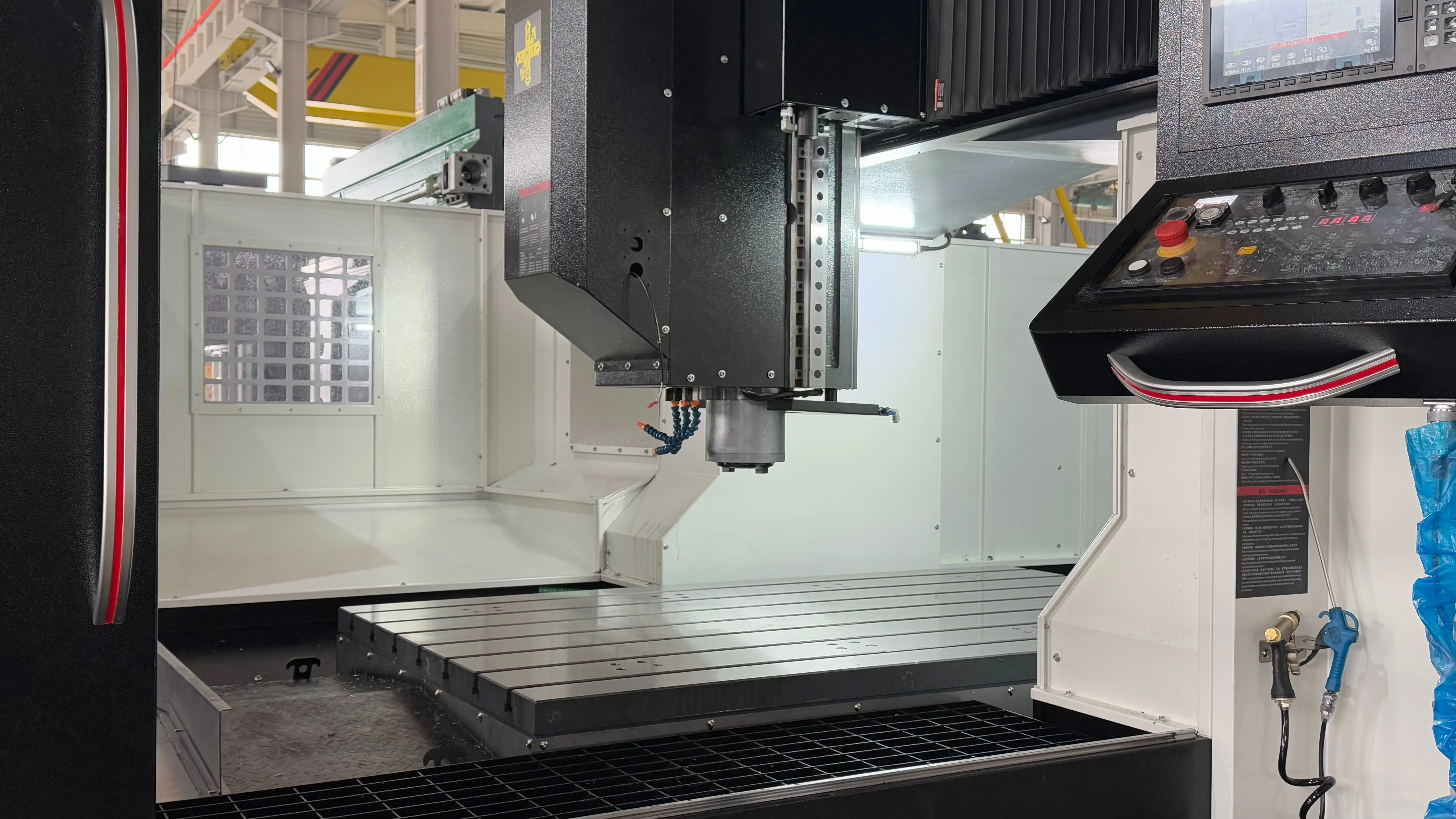

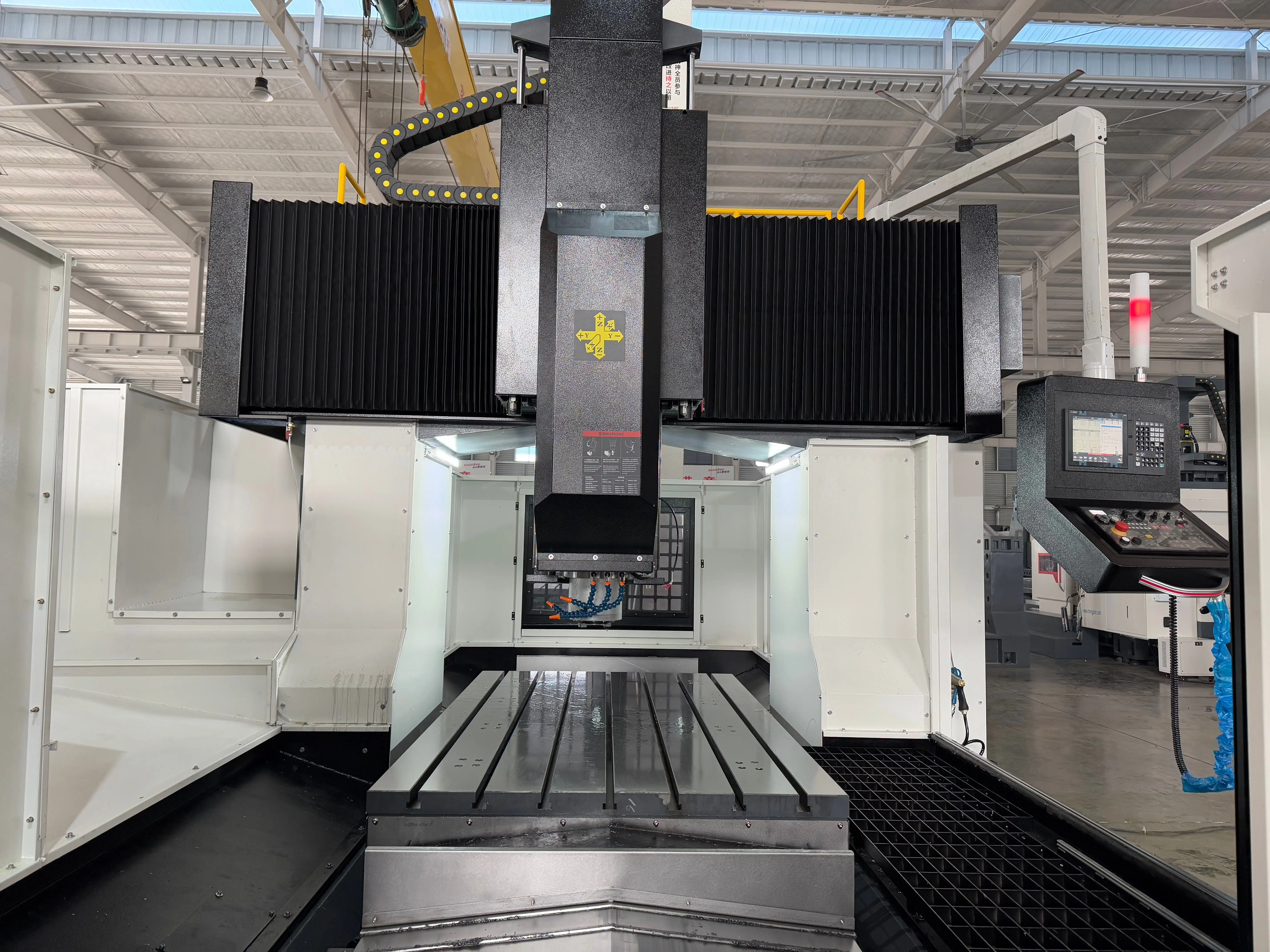

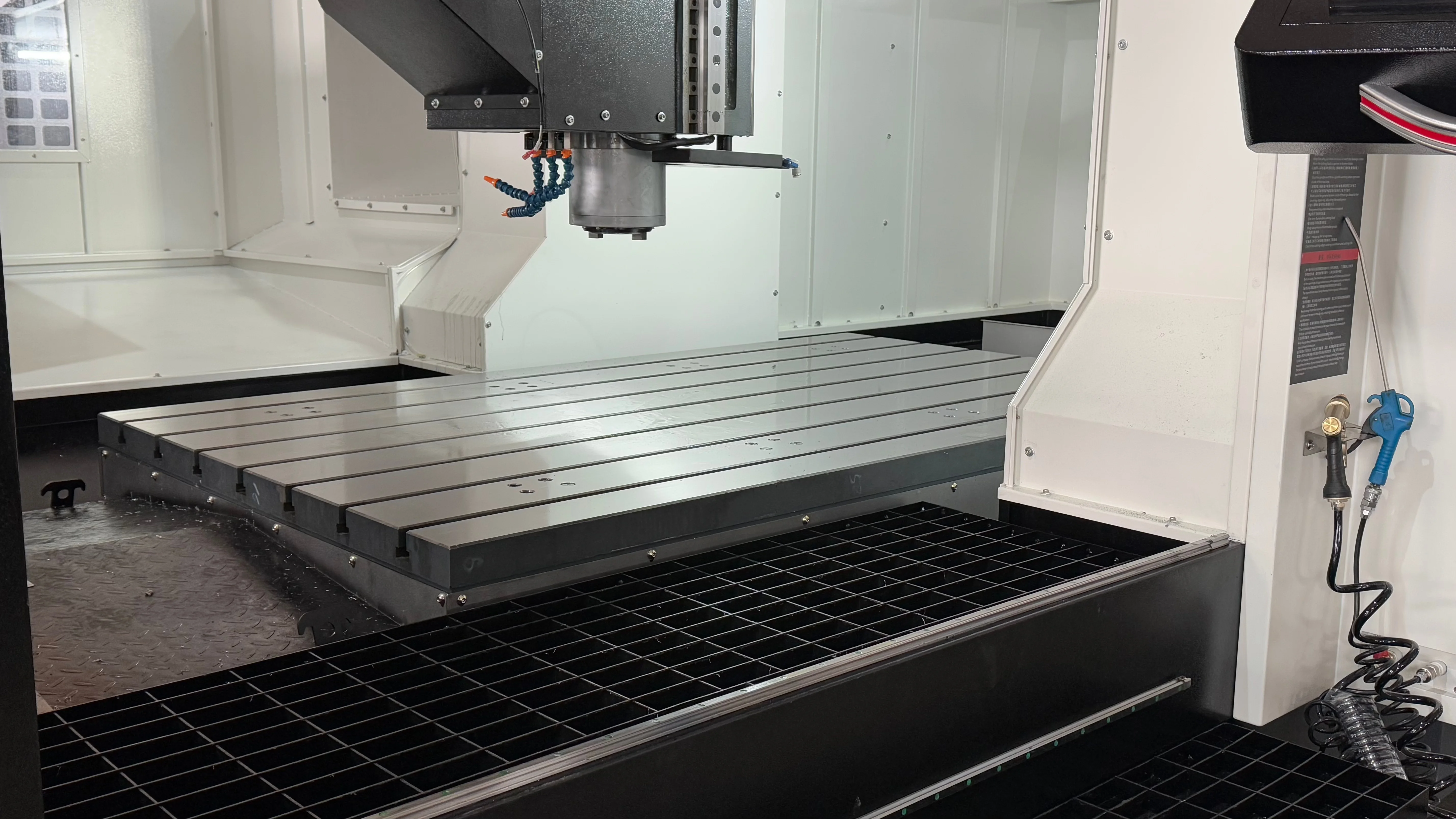

भारी-ड्यूटी 3-अक्ष सीएनसी ग्यान्ट्री मेशिनिंग सेन्टर ME-3223 X3200 Y2200 Z1000 BT-50 Z-अक्षमा चार लिनियर गाइड
-ग्यान्ट्री चौडाई: २३००
-स्पिन्डल विशिष्टता:BT50-Φ190
-पोजिशनिंग सटीकता (एक्स/वाय/जेड) मिमी: ०.०४/०.०२५/०.००८
-पुनरावृत्ति पोजिशनिंग सटीकता (एक्स/वाय/जेड) मिमी: ०.०३/०.०२/०.००६
-स्पिन्डल गति सीमा:1-6000r.p.m
-स्पिन्डल ड्राइभ प्रकार: बेल्ट स्पिन्डल ड्राइभ
- अवलोकन
- अनुशंसित उत्पादनहरू
मॉडलहरू |
ME-3223 |
ME-5223 |
मेशिनको आकार |
8330*4800*5000 |
- |
कार्य तालिका आकार |
3000*1800 |
5000*1800 |
टेबल यात्रा (एक्स) (मिमी) |
3200 |
5200 |
टेबल यात्रा (वाई) (मिमी) |
2200 |
2300 |
टेबल यात्रा (जेड) (मिमी) |
1000 |
1000 |
ग्यान्ट्री चौडाइ |
2300 |
2300 |
स्पिन्डल विनिर्देशहरू |
BT50-Φ190 |
BT50-Φ190 |
स्थिति निर्धारण यथार्थता (X/Y/Z) मिमी |
0.025/0.025/0.008 |
0.04/0.025/0.008 |
दोहोरिने स्थिति निर्धारण यथार्थता (X/Y/Z) मिमी |
0.02/0.02/0.006 |
0.03/0.02/0.006 |
स्पिन्डल गति दायरा |
1-6000r.p.m |
1-6000r.p.m |
स्पिन्डल ड्राइभ प्रकार |
बेल्ट स्पिन्डल ड्राइभ |
बेल्ट स्पिन्डल ड्राइभ |
अधिकतम वर्कटेबल लोड क्षमता |
5000 |
7000 |
संख्यात्मक नियन्त्रण प्रणाली |
मित्सुबिशी M80B |
मित्सुबिशी M80B |
औजार म्यागजिनको मानक संख्या |
24 |
24 |
भोल्टेज |
380V-50HZ |
380V-50HZ |
प्रशोधन क्षमता |
भारी डिग्रीको प्रसंस्करण |
भारी डिग्रीको प्रसंस्करण |
X/Y/Z-अक्ष द्रुत ट्र्याभर्स दर |
12/12/12 |
12/12/12 |
स्पिन्डल नोज देखि टेबल सम्मको दूरी |
170-1170 |
170-1170 |
टी-स्लट (स्लटहरूको संख्या - चौडाइ × पिच) |
9-22*200 |
9-22*200 |

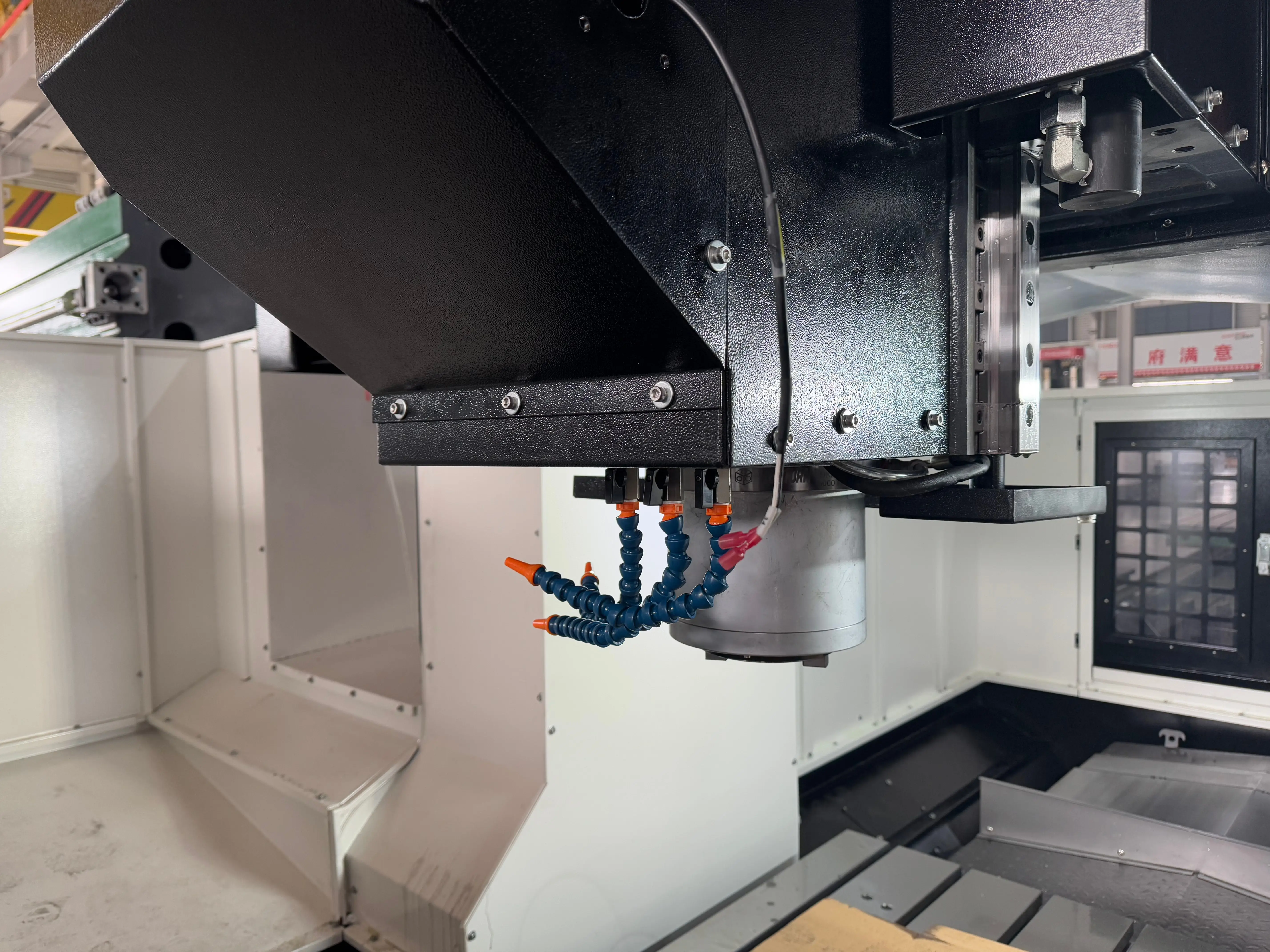

| उच्च प्रदर्शन बेयर मेसिन | उच्च टोक़को स्पिन्डल | मित्सुबिशी सीएनसी सिस्टम |
| उपकरण म्यागजिन | नाइट्रोजन सिलिन्डर | सर्पिल चिप कन्भेयर |
| इलेक्ट्रिकल सिस्टम | ल्युब्रिकेशन प्रणाली | प्नेयमेटिक प्रणाली |

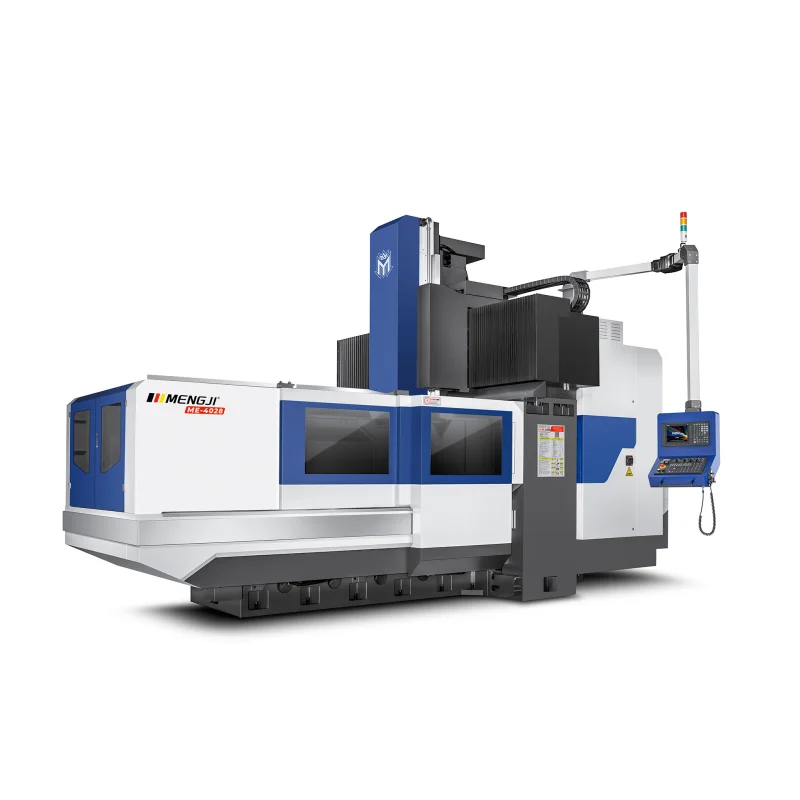

| ME-2520 मेशिनिङ केन्द्र | ME-4028 मेशिनिङ केन्द्र | ME-6028 मेशिनिङ केन्द्र |
केसहरू प्रक्रिया गर्दै
सीएनसी मेशिनिङ सेन्टर एक उच्च स्वचालित, बहुकार्यी मेशिन टूल हो जुन मिलिङ, ड्रिलिङ, ट्यापिङ र बोरिङ जस्ता कार्यहरू समाहित गर्दछ। यो कम्प्युटर न्यूमेरिकल कन्ट्रोल (सीएनसी) प्रयोग गरेर जटिल भागहरूको उच्च-सटीक, उच्च-दक्षता प्रक्रिया गर्न प्रयोग गरिन्छ। मिलिङ: विमानहरू, कन्टूरहरू, स्लटहरू, घुमावदार सतहहरू आदि।

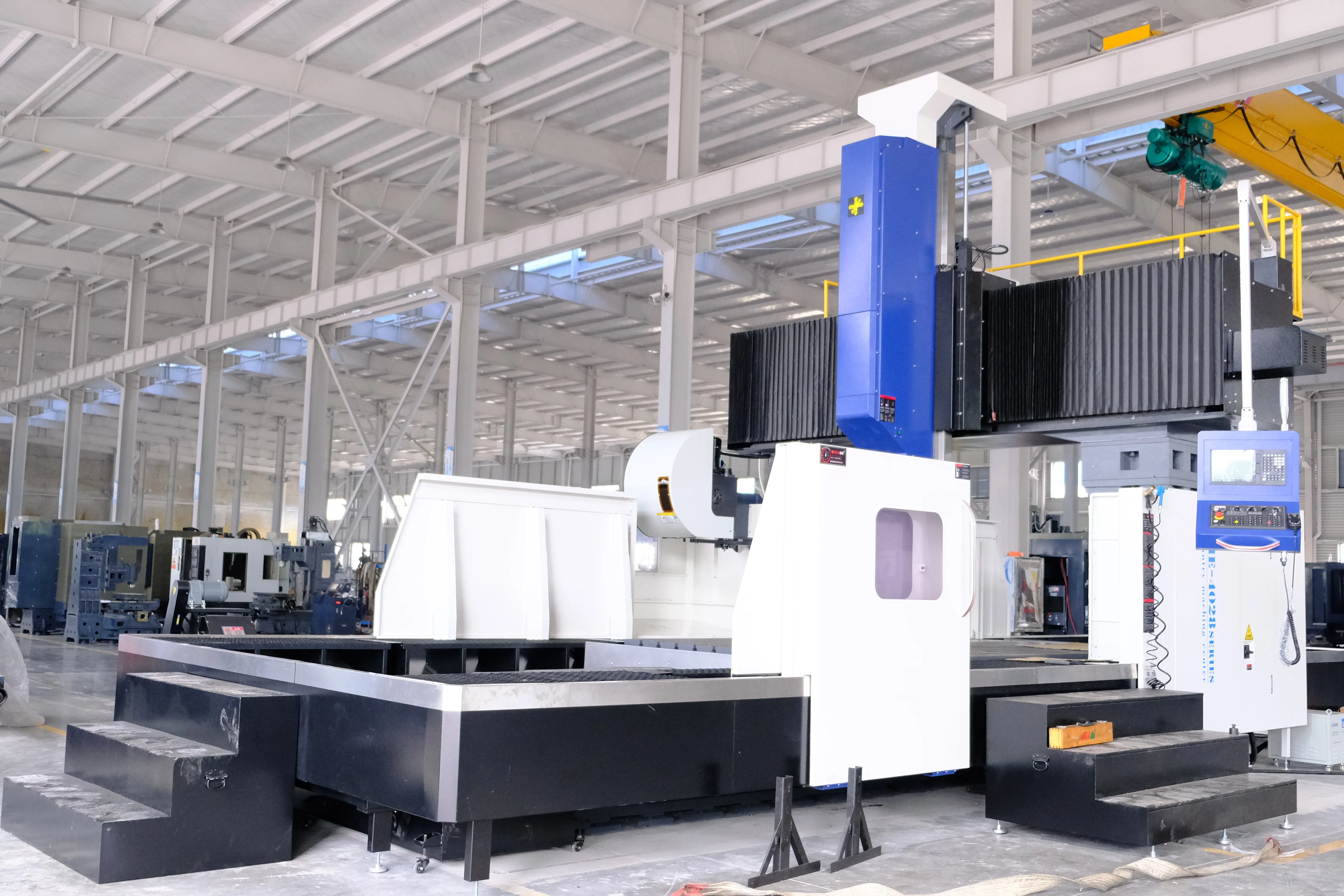

उत्पादन कार्यशाला
कारखाना 40,000 वर्ग मिटर क्षेत्र छ र यो खाली मेशिन क्यास्टिङ प्रक्रिया र शीट धातु सुरक्षा डिजाइन देखि लिएर पूरा सिस्टम एकीकरण सम्मको पूर्ण प्रक्रिया सम्हाल्ने एक पूर्ण श्रृंखला निर्माता हो।
असेम्बली प्रक्रिया
सीएनसी मेशिन टूल्सको पूर्ण-प्रक्रिया स्वतन्त्र निर्माण प्राप्त गर्नुहोस्, खाली मेशिन क्यास्टिङ्सको सटीक स्क्रेपिङ र कोर घटक असेम्बलीबाट लिएर पूरा मेशिनको गतिशील सटीकता परीक्षण सम्म। मेशिन टूल्सको उच्च सटीकता र विश्वसनीयता सुनिश्चित गर्नका लागि पूरै प्रक्रियामा कडा गुणस्तर नियन्त्रण बनाइएको छ।
सटीकता परीक्षण
गुणस्तर निरीक्षण प्रक्रियाले ज्यामितीय सटीकता परीक्षण, गतिशील काटन परीक्षण, कार्यात्मक सुरक्षा सत्यापन र मेसिनको समग्र प्रदर्शन मूल्याङ्कन गर्दछ जुन ISO मानकहरू र ग्राहकको तकनीकी आवश्यकताहरूको पालना सुनिश्चित गर्नका लागि हो।
प्रदर्शनी स्थल
सामान्य सोध्ने प्रश्नहरू
उत्तर: कृपया मलाई तपाईंको विनिर्देशहरू बताउनुहोस्, हामी तपाईंका लागि उत्तम मोडेल छनौट गर्न सक्छौं, वा तपाईं ठीक मोडेल छनौट गर्न सक्नुहुन्छ। तपाईं हामीलाई उत्पादन चित्रहरू पनि पठाउन सक्नुहुन्छ, हामी तपाईंका लागि सबैभन्दा उपयुक्त मेसिन छनौट गर्नेछौं।
2. तपाईंको कम्पनीका प्रमुख उत्पादनहरू के के हुन्?
उत्तर: हामी विभिन्न प्रकारका सीएनसी मेसिन टुलहरूमा विशेषज्ञता राख्छौं, जसमा मेसिनिङ केन्द्रहरू, ड्रिलिङ र मिलिङ मेसिनिङ केन्द्रहरू, ऊर्ध्वाधर मेसिनिङ केन्द्रहरू, क्षैतिज मेसिनिङ केन्द्रहरू, र ग्यान्ट्री मेसिनिङ केन्द्रहरू समावेश छन्।
4. तपाईंको कारखाना कहाँ स्थित छ? म त्यहाँ कसरी पुग्न सक्छु?
उत्तर: हाम्रो कारखाना चीनको हुनान प्रान्तको शाओयाङ सिटीमा स्थित छ, 422000। हामी तपाईंलाई भेट्नका लागि धेरै उत्साहित छौं।
6. तपाईंका व्यापारिक अवधिहरू के हुन्?
उत्तर: एफओबी, सीएफआर र सीआईएफ सबै स्वीकार्य छन्।
8. के हामी लेटर अफ क्रेडिट, पेपाल, वायर ट्रान्सफर वा अनलाइन अर्डर (लेनदेन सुरक्षा सहित) द्वारा भुक्तानी गर्न सक्छौं?
उत्तर: हो, हामी वायर ट्रान्सफर र लेटर अफ क्रेडिट जस्ता भुक्तानी विधिहरू स्वीकार गर्छौं।
10. तपाईंको भुक्तानी अवधिहरू के हुन्?
उत्तर: हाम्रो भुक्तानीको शर्तहरू अग्रिम ३०% वायर ट्रान्सफर र जहाजी भुक्तानी पहिले ७०% वायर ट्रान्सफर हुन्छ। अपरिवर्तनीय प्रतिक्षारहित ऋण पत्र।
एकैसाथ, हामी तपाईंको अवस्थाका अनुसार वार्ताको विषयमा छौं।
७. तपाईंको डेलिभरी समय कति हो?
उत्तर: सामान्यतया, एउटा मेसिनका लागि ३० देखि ६० दिन लाग्छ। यदि स्टकमा छ भने, हामी तपाईंको भुक्तानी प्राप्त भएपछि चाँडै शिपमेन्टको व्यवस्था गर्न सक्छौं।
८. के हामी यो मेसिन प्रयोग गर्ने तरिका सिक्न तपाईंको कारखानामा जान सक्छौं?
उत्तर: हामी तपाईंलाई भेट दिन धेरै स्वागत छ। प्रशिक्षण निःशुल्क हुन्छ।
९. के तपाईं हाम्रो स्थलमा इन्जिनियरहरू पठाउन सक्नुहुन्छ इन्स्टलेसन र प्रशिक्षणका लागि?
उत्तर: हामी विदेशी प्रशिक्षणको व्यवस्था गर्न सक्छौं। लागत खरीददारले वहन गर्नुपर्नेछ।
१०. तपाईंको मेसिनको भोल्टेज कति छ? यो एकल-चरणको हो कि तीन-चरणको? कति हर्ट्ज (हर्ट्ज)?
उत्तर: हाम्रो मानक तीन-चरण ३८० भोल्ट, ५०/६० हर्ट्ज हो।
११. तपाईंसँग आईएसओ प्रमाणीकरण छ?
उत्तर: हामीसँग ISO प्रमाणीकरण छ र हाम्रा मेसिनहरूको गुणस्तर ग्यारेन्टी छ।
12. के तपाईंको कम्पनी एक कारखाना हो वा एक व्यापार कम्पनी हो?
उत्तर: हामी 18 वर्ष देखि CNC मेसिन टूल्स उत्पादनमा स्थापित कारखाना हौं। साथै, चीनमा हाम्रो मजबूत पृष्ठभूमिको कारण, हामी अन्य मेसिनहरू पनि कम लागतमा प्रदान गर्न सक्छौं।
13. मैले कसरी उद्धरण प्राप्त गर्न सक्छु?
उत्तर: अलिबाबा वा तपाईको आधिकारिक ईमेल मार्फत तपाईको सोधपुछ प्राप्त गरेपछि, हामी तपाईलाई उद्धरण पेश गर्नेछौं। हाम्रो पेशेवर बिक्री स्टाफले एक घण्टाभित्र तपाईलाई जवाफ दिनेछ।
14. तपाईंको मेसिनिङ केन्द्रको नियन्त्रण प्रणाली के हो? के मैले यसलाई अर्को ब्रान्डमा परिवर्तन गर्न सक्छु?
उत्तर: हाम्रो मेसिनिङ केन्द्रको मानक नियन्त्रण प्रणाली मित्सुबिशी हो। तपाईले आफ्नो बजेट अनुसार फानुक, गुआङशु, सिमेन्स र सिन्टेक आदि जस्ता अन्य ब्रान्डहरूका नियन्त्रण प्रणालीहरू छान्न सक्नुहुन्छ। प्रत्येक प्रणालीको मूल्य फरक फरक हुन्छ।
