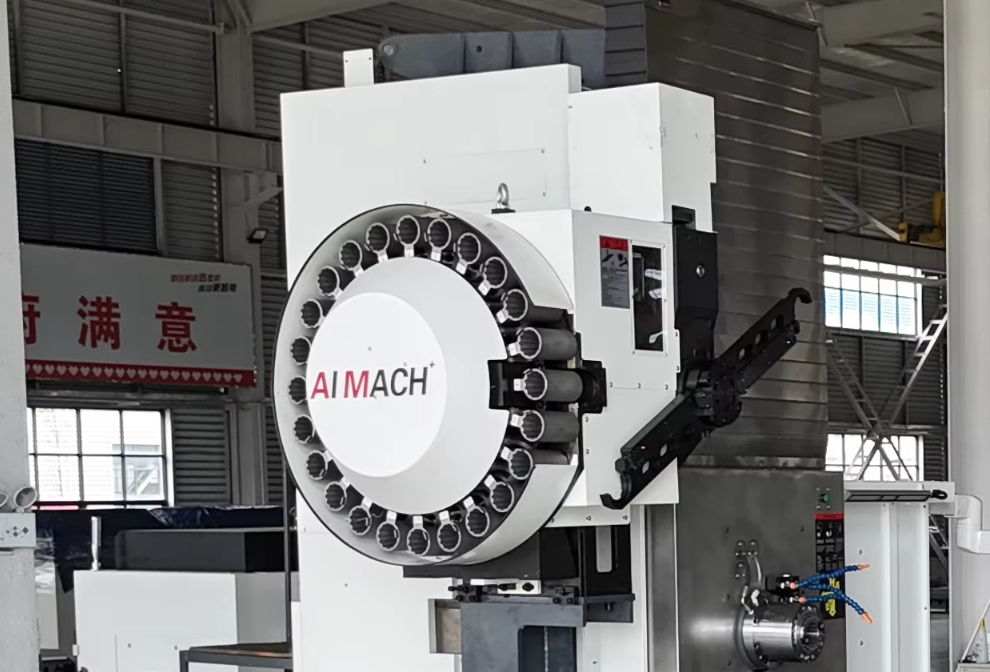

Mahahalagang Pag-iisip sa Pagbili ng Gantry Machining Centers

Kakayahang Panlaban ng Estructura: Rigidity, Kapasidad sa Pagkarga, at Disenyo ng Gantry Frame

Mga Kinakailangan sa Payload, Habang ng Stroke, at Stiffness para sa Paggawa ng Malalaking Bahagi

Kapag pumipili ng mga gantry machining center, kailangan ng mga tagagawa na maging lubos na mapagkakatiwalaan sa tatlong pangunahing kadahilanan: ang bigat na kayang ilipat ng makina, ang saklaw ng kanyang hanay ng paggalaw, at kung gaano kalinis at matibay ang kanyang pagkabuo. Ang mga kadahilanang ito ay lalo pang naging mahalaga kapag gumagawa ng malalaking bagay tulad ng mga bahagi ng istruktura ng eroplano o ng napakalalaking bahagi ng wind turbine. Ang kakayahang magdala ng bigat ay talagang mahalaga upang panatilihin nang ligtas ang mga bahagi habang isinasagawa ang mga operasyon sa pagmamachine. Ang mga makina na kumakatawan sa mga bahagi na may timbang na higit sa 10,000 pounds ay kadalasang nangangailangan ng labis na matitibay na base mula sa cast iron na may dagdag na mga rib sa buong struktura upang maiwasan ang pagyuko kapag inilalagay ang mabigat na karga. Para sa mga komponenteng umaabot sa higit sa 6 metro sa parehong direksyon ng X at Y, ang sapat na distansya ng paggalaw ay nagpapahintulot sa mga machinist na tapusin ang buong gawain nang hindi kinakailangang ilipat ang bahagi—na nagpapababa ng oras ng pag-setup ng mga gawain tulad ng mga propeller ng barko ng humigit-kumulang 30%. Ang structural rigidity na sinusukat sa Newtons per micrometer ay isa ring kadahilanan na hindi maaaring balewalain. Ang mga makina na kulang sa sapat na stiffness ay magdudulot ng di-nais na vibrations habang nagcu-cut, na magreresulta sa mga depekto sa ibabaw, sa mga sukat na lumalabas ng higit sa 0.05 millimetro, at sa mas mabilis na pagkasira ng mga tool kumpara sa inaasahan. Ang mga frame na gawa sa mineral cast materials ay tunay na mas epektibo sa pagpapabagal ng vibrations kaysa sa tradisyonal na welded steel constructions ng humigit-kumulang 40%, na nagbibigay ng tunay na kompetitibong kalamangan sa mga workshop kapag nagcu-cut ng matitigas na materyales tulad ng hardened steels.

Suportang Konpigurasyon na Nakaaapekto sa Dinamikong Estabilidad at Kompensasyon ng Thermal na Error

Ang paraan kung paano itinatayo ang mga sistema ng suporta para sa gantry ay lubos na nakaaapekto sa kahusayan ng pagkakapantay-pantay ng mga makina habang tumatakbo sa mataas na bilis. Ang karamihan sa mga workshop ay gumagamit ng dalawang sistema: ang dual drive systems, ang hydrostatic guideways, o ang mga sopistikadong linear motor arrangements—depende sa kanilang partikular na pangangailangan. Kapag nagtatrabaho sa mahabang span, ang pagkakaroon ng dalawang servo motor ay tumutulong upang panatilihin ang tuwid na posisyon at maiwasan ang mga nakakainis na torsion errors na sumisira sa tamang pagpaposisyon. Ano ang resulta? Ang mga makina ay maaaring mapanatili ang katumpakan na humigit-kumulang sa plus o minus 5 microns kahit kapag nasa acceleration na 1G—na karaniwang ginagamit sa paggawa ng mga mold para sa automotive. Gayunpaman, ang mga problema sa thermal ay nananatiling nakakapagbigay ng sakit sa ulo sa mga tagagawa. Ang init lamang mula sa spindle ay maaaring magdulot ng pagkal shift sa posisyon ng humigit-kumulang sa 0.15 mm bawat metro habang kinukutya ang mga bahagi mula sa bakal. Ngunit may pag-asa ngayon dahil sa mga closed loop thermal compensation systems na may built-in sensors. Ang mga sistemang ito ay aktwal na binabawasan ang rate ng error ng humigit-kumulang sa 70% dahil nag-a-adjust sila ng posisyon ng mga axis nang real time batay sa pangangailangan. Mahalaga rin ang tamang distansya sa pagitan ng mga suportang haligi dahil ito ay nagpataas ng natural frequencies nang lampas sa 50 Hz—na nakakapigil sa hindi ninanais na vibrations habang ginagawa ang mga mahihirap na gawain tulad ng titanium roughing operations. At para sa mga aplikasyong lubos na eksaktong kailangan—tulad ng paggawa ng optical components—ang mga designer ay madalas pumipili ng mga frame na pantay-pantay ang expansion sa pagbabago ng temperatura. Ang simetrang ito ay nagpapanatili ng pare-parehong makinis na surface finish na nasa ilalim ng 0.2 microns Ra.

Presisyon sa Pagganap: Katiyakan, Ulang-Ulang na Pagkakatugma, at Huling Hugis ng Ibabaw sa mga Sentro ng Paggawa gamit ang Gantry

Katiyakan sa Heometriya at Pagpapatunay ng Toleransya sa Tunay na Mundo (ISO 230-2)

Ang pagkamit ng katiyakan sa antas ng micron ay nangangahulugan ng pagsunod nang mahigpit sa mga pagsusuri ayon sa pamantayan ng ISO 230-2. Ang mga pamantayang ito ay tumitingin sa iba’t ibang uri ng mga kamalian sa heometriya—tulad ng kalinawan ng galaw ng isang bagay, kung ang mga sulok ay tunay na may 90-degree na anggulo, at kung saan talaga napupunta ang mga bahagi kumpara sa kanilang dapat na posisyon. Ginagamit ng mga tagagawa ang mga sopistikadong kagamitan tulad ng laser interferometers at ball bars para sa mga pagsusuring ito. Kapag tinutukoy natin ang malalaking bahagi para sa aerospace, ilang mga workshop ang nakamit na ang mga toleransya na hanggang sa ±0.005 milimetro bawat metro habang tumatakbo sa buong kapasidad ng produksyon. Gayunpaman, hindi sapat ang simpleng pag-setup ng mga makina sa istatikong estado lamang. Ang tunay na mga problema ay lumilitaw lamang kapag ang mga makina ay aktwal na nanghihigpit ng metal. Sa sandaling iyon, ang mga 'hidden deflections'—na hindi nakikita sa panahon ng simpleng pagsusuri—ay biglang nagiging napapansin. Mahalaga rin ang maliit na pagbabago sa temperatura ng silid. Isang simpleng pagbabago ng limang degree Celsius ay maaaring magdulot ng pagkakamali sa posisyon ng hanggang sa 15 micrometro kung ang sistema ay hindi angkop na nakakakompensa. Ang mga nangungunang pasilidad sa pagmamanupaktura ay nagsisimula nang adopt ng mga sistemang pang-real-time na pagsukat. Patuloy nilang kinokompara ang mga produkto na nabuo sa datos mula sa mga coordinate measuring machine upang makabuo ng detalyadong error profile na partikular sa bawat makina. Ayon sa kamakailang ulat ng NIST noong 2023, ang pamamaraang ito ay nagpapababa ng bilang ng mga nasirang bahagi ng humigit-kumulang dalawampu’t dalawang porsyento sa kabuuan.

Mga Estratehiya sa Kompensasyon ng Thermal at Dynamic na Error

Ang pagkontrol sa error sa modernong pagmamanupaktura ay kadalasang kumikilos gamit ang tatlong pangunahing pamamaraan na sama-sama: mga modelo ng paghahula ng temperatura, mga sistema ng pagpapalamig, at kompensasyon para sa mga puwersang nagdudulot ng paggalaw. Gamit ang finite element analysis, ginagawa ng mga inhinyero ang mga simulasyon na nagpapakita kung paano kumakalat ang init sa buong balangkas ng makina. Ang mga simulasyong ito ay tumutulong sa pagtukoy kung saan ilalagay ang mga kanal ng coolant upang panatilihin ang istable na temperatura ng balangkas, karaniwang loob lamang ng isang degree Celsius kahit matagal nang tumatakbo. Ang paghawak sa mga gumagalaw na bahagi ay nagdudulot ng iba't ibang hamon. Ang mga array ng accelerometer ay nakakadetekta ng mga vibration na dulot kapag ang mga axis ng makina ay biglang nagbabago ng direksyon, na nagbibigay-daan sa sistema na gawin ang maliit na pag-aadjust gamit ang servo controls. Ang mga kagamitan ng pinakamataas na antas ay pagsasama-sama ng lahat ng mga teknikong ito kasama ang ismart na software para sa kompensasyon na kaya nang magbago ng mga landas ng pagputol habang naka-engaged pa rin ang tool. Ang mga machinist na gumagawa ng mga blade ng turbine na gawa sa titanium ay nang-uulat ng humigit-kumulang 40% na mas kaunti ng mga irregularidad sa ibabaw gamit ang mga sistemang ito, batay sa pananaliksik na nailathala sa mga journal ng machining. Ang buong setup ay patuloy na tumatakbo nang may katiyakan sa loob ng libu-libong oras dahil sa tuloy-tuloy na recalibration mula sa mga built-in na sensor na nagsusuri ng performance sa buong proseso.

Mga Kakayahan ng Sistema ng Galaw at ng Spindle: Konpigurasyon ng mga Axis at mga Pangangailangan sa Kapangyarihan na Nakabase sa Materyal

Kapangyarihan, Torque, at Bilis ng Spindle para sa Paggawa ng Aluminum, Bakal, at Composite

Ang pagpili ng pinakamainam na spindle ay nangangailangan ng pagkakatugma sa mga profile ng kapangyarihan at sa mga katangian ng materyal. Ang paggawa ng aluminum ay nangangailangan ng mataas na bilis na mga spindle (15,000–20,000 RPM) upang maiwasan ang pagdikit ng materyal, samantalang ang bakal ay nangangailangan ng mga mataas na torque na sistema (10–15+ HP) upang panatilihin ang puwersa ng pagputol sa loob ng mga dense na substrata. Para sa mga composite, ang balanseng ratio ng bilis at torque ay nagpipigil sa delamination. Ang mga mahahalagang konsiderasyon ay:

• Aluminum/Hindi-Pang-ferrous : Ang mga spindle na may bilis na 18,000+ RPM ay nagpapababa ng pagbuo ng init
• Bakal/Titanium : Maksimum na 12,000 RPM na may diin sa torque (≥ 15 HP)
• Mga komposito : 10,000–15,000 RPM na may mga toolholder na pumipigil sa vibrasyon

3-Axis vs. 5-Axis na Gantry Machining Centers: Kahirapan, Kawastuhan ng Pag-setup, at Pagsusuri ng ROI

Ang konpigurasyon ng axis ay direktang nakaaapekto sa kakayahang gumana nang may kahutukan at sa mga gastos sa mahabang panahon. Habang ang mga sistemang may 3-axis ay nag-aalok ng mas simpleng pag-programa at mas mababang paunang pamumuhunan ($150k–$300k), ang mga 5-axis Gantry Machining Centers ay binabawasan ang mga setup ng 70% para sa mga kumplikadong hugis. Mga pangunahing kompromiso:

ang pag-adopt ng 5-axis ay nagdudulot ng 40% na mas mabilis na cycle time para sa mga komponente ng aerospace at medical, ngunit nangangailangan ito ng mahigpit na pagsasanay sa operator at mga sistema ng thermal compensation upang mapanatili ang mga toleransya na mas mababa sa 0.001".

Kabuuang Gastos sa Pagmamay-ari at Estratehiya sa Pagbili para sa mga Gantry Machining Centers

Pre-Engineered vs. Custom Solutions: Tagal ng Lead Time, Kahutukan, at Panganib sa Integrasyon

Ang mga pre-engineered na gantry machining centers ay nag-aalok ng mas mabilis na pag-deploy (karaniwang 3–6 buwan) at mas mababang paunang gastos, na perpekto para sa mga pamantayan na workflow. Ang mga custom na solusyon ay nangangailangan ng 6–12+ buwan para sa disenyo at integrasyon ngunit nagbibigay-daan sa espesyalisadong paghawak ng mga bahagi. Gayunpaman, ang mga custom na gawa ay may mas mataas na panganib sa integrasyon—35% ng mga proyekto ang lumalampas sa badyet dahil sa hindi inaasahang mga konflikto sa software at hardware. Isaalang-alang:

• Oras ng Paggugol mga standard na makina: Binabawasan ang mga pagkaantala sa produksyon.
• Karagdagang kawili-wili mga custom na frame: Nakaaangkop sa natatanging materyales ngunit limitado ang kakayahang i-retool sa hinaharap.
• Panganib i-verify ang compatibility sa umiiral na automation upang maiwasan ang hindi inaasahang gastos sa retrofit na umaabot sa $500,000 o higit pa.

Pangangalaga, Pagsasanay, Pagbawas ng Panahon ng Paghinto, at Mga Gastos sa Suporta sa Buhay ng Sistema

Ang kabuuang gastos sa pagmamay-ari (Total Cost of Ownership o TCO) ay umaabot nang higit sa presyo ng pagbili. Ang hindi inaasahang panahon ng paghinto ay nagkakahalaga sa mga tagagawa ng $260 bawat minuto, ayon sa NIST 2023. Isama ang mga sumusunod:

• Preventive Maintenance mga optimized na sistema ng lubrication: Binabawasan ang taunang gastos sa serbisyo ng 18%.
• Pagsasanay sa Operator mga hindi sanay na kawani: Nagpapataas ng rate ng error ng 22%; bigyang-priority ang mga programang sertipikado ng ISO.
• Suporta sa Lifecycle ang mga makina na may mga diagnostic na IoT ay nababawasan ang oras sa pag-troubleshoot ng 40 oras kada buwan.
  Ang pagkonsumo ng enerhiya—na sumasakop sa 15–30% ng kabuuang gastos sa pagmamay-ari (TCO)—ay nag-iiba depende sa uri ng spindle; ang mga direct-drive spindle ay nakakatipid ng $28,000 sa loob ng limang taon kumpara sa mga gear-driven na alternatibo.
