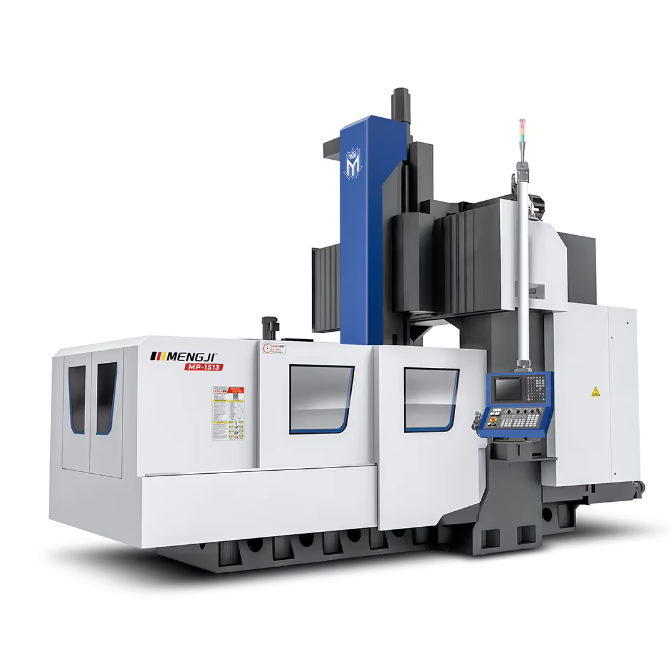

Sleutel Tegniese Aanwysers van Hoë-Presisie Vertikale Freessentre

Strukturele Styfheid en Dinamiese Stabiliteit in Gantry Wersenters

Brugstyl en dubbelpilaar ontwerpe vir verbeterde styfheid

Moderne gantry-bewerkingsentrums maak gewoonlik staat op brugstyl- of dubbele kolomopstellinge omdat hulle snykragte goed hanteer, soms selfs meer as 25 kilonewton sonder probleme. Hierdie masjiene het wat 'n geslote lusontwerp genoem word, met boksgeleidingstelsels wat spanning ongeveer 40 persent beter versprei in vergelyking met ouderwetse C-raammodelle. Vir groot take soos die vervaardiging van vliegtuigdele of smeedtoerusting wat in kragstasies gebruik word, werk hierdie tipe opstelling baie goed. Wanneer dit by maksimum kapasiteit werk, behou hierdie masjiene ook hul vorm redelik akkuraat, met 'n uitlyning van ongeveer 0,01 millimeter per meter. Dit beteken dat daar minder vervorming is tydens intensiewe bewerkingsoperasies op groot werkstukke.

Materiaalkeuse en dempende eienskappe in die integriteit van masjinerame

Hoë einde gantreemaskiene gebruik nou gevorderde mineraal saamgestelde gegote materialen vir hul basisstrukture omdat hierdie materiale vibrasiedemping bied wat 3 tot 5 keer beter is as gewone gietyster. Die spesiale polimeerkonkreet wat hier gebruik word, kan ongeveer 60 tot 80 persent van die vervelige harmoniese vibrasies tussen 100 en 800 Hz frekwensies absorbeer. Dit maak regtig 'n verskil wanneer daar met moeilike materiale soos titaanlegerings of geharde staal gewerk word, waar selfs klein vibrasies presisiewerk kan verongeluk. Vervaardigers het ook begin om unieke ribontwerpe in hierdie rame te inkorporeer. Hierdie rypies is glad nie lukraak nie, maar doelbewus ontwerp om sekere frekwensiewe te teiken en uit te skakel. Gevolglik bly vibrasienivelle onder beheer by minder as 2 mikrometer, selfs tydens swaar grof snywerkwaar masjiene hulself tot hul perke uittest.

Laaiverdelingsanalise in gantreewerkswinkelargitektuur

Volgens eindige elementontledingsresultate, verminder beter ontwerpe van hefbrugmechanismes die spanningpunte met ongeveer driekwart in vergelyking met ouer modelweergawes. Moderne stelsels het nou hierdie dinamiese voorbelastingaanpassings wat werklik reageer op grond van waar die as geposisioneer is en watter tipe snykragte toegepas word. Die resultaat? Posisionering bly konsekwent by of onder vyf mikron gedurende die volle agt meter bewegingsreeks. En laat ons nie daardie indrukwekkende metaalverwyderingstatistieke vergeet nie. Hierdie slim lasbestuurstelsels kan snytempos van ongeveer 45 kubieke sentimeter per minuut handhaaf, selfs wanneer hulle met taai materiale soos Inconel 718 werk. Terselfdertyd behou hulle ook goeie hoekakkuraatheid, binne slegs een boogminuut afwyking.

Termiese Stabiliteit en Presisie Behoud Tydens Aanhoudende Bedryf

Termiese vervorminguitdagings in hoë-spoed vertikale masjinering

Wanneer hoë-snelheidsverspaningswerkinge uitgevoer word, kan die spindellagers en kogelskroewe baie warm word, soms meer as 120 grade Celsius bereik. Daar is ook 'n probleem met hoe verskillende dele uitsit wanneer dit verhit word. Gietyster-raamwerke sit ongeveer 14 mikrometer per meter per graad Celsius uit, terwyl die lineêre geledings effens minder uitbrei, ongeveer 11,7 mikrometer per meter per graad. Hierdie verskil hou oor tyd aan en veroorsaak posisioneringsfoute wat volgens navorsing deur CIRP in 2023 gepubliseer is, tot soveel as 40 mikrometer kan afwyk gedurende die eerste drie ure van bedryf. Moderne poortmasjiene tree hierdie probleem teë deur temperatuur-gekompenseerde as-aandrywings in te sluit. Hierdie stelsels monitor voortdurend die toestande deur ingeboude termiese sensore en pas outomaties voertempo's aan op grond van wat waargeneem word, wat help om akkuraatheid te behou ten spyte van hitte-ophoping.

Aktiewe koelsisteme en simmetriese ontwerp vir termiese ewewig

Die beste vervaardigers buite kan ongeveer 0,5 grade Celsius termiese stabiliteit bereik, dankie aan gebalanseerde masjienopstellinge en veelvoudige sirkuskoele sisteme wat saamwerk. Volgens navorsing van ITRI in 2024, toe hulle drie verskillende metodes vir die koeling van masjiene gekombineer het, insluitend daardie stylvolle vloeistofbeheerde spindelkoelers, luggekoelde balbeskermings, sowel as lineêre gidslyne wat nie so baie warm word nie, het hierdie opstelling termiese dryfprobleme met ongeveer 82 persent verminder in vergelyking met ouer passiewe sisteme. Tans is die meeste moderne CNC-masjiene toegerus met slim sagteware wat werklik kan voorspel hoe temperatuurveranderinge verskillende dele van die masjien tydens bedryf sal beïnvloed. Dit stel hulle in staat om aanpassings te maak nog voordat probleme ontstaan, wat redelik indrukwekkend is vir enigiemand wat hoë-presisie vervaardigingsoperasies uitvoer.

Werklike prestasie: Bereiking van <2µm termiese drywing oor 8 ure

Veldtoetsing volgens ISO 230 3-standaarde bevestig die doeltreffendheid van hibriede termiese bestuur:

Koelmethode	Gemiddelde Drif (8 Ure)	Temperatuurvariasie
Aktiewe Vloeistofgekoel	1.5 µm	±0,8°C
Passiewe Konveksie	4.2 µm	±2,5°C
Hibriede stelsel	0.9 µm	±0,4°C

Hierdie resultate toon dat geïntegreerde termiese beheerstelsels submikron presisie kan handhaaf gedurende uitgebreide produksiesiklusse.

Presisie Bewegingstelsels: Lineêre Gidsrails, Kogelskroewe en Inkoderterugvoer

Hoëresolusie-inkoders en regtydse posisionele akkuraatheid

Gantry-bewerkingsentra bereik mikronvlakke akkuraatheid weens optiese enkoderings wat meer as 'n miljoen telling per omwenteling kan oplos. Hierdie stelsels werk volgens interferometriese beginsels en kan klein afwykings so gering as 0,1 mikron opspoor, wat beteken dat hulle regtig tyd aanpassings kan maak tydens die uitvoering van ingewikkelde vyf-as operasies. 'n Onlangse industrierapport uit 2024 het ook iets baie interessants getoon. Masjiene met enkoderings bo 18-bis resolusie het skrootkoerse met ongeveer 37 persent verminder wanneer onderdele vir die lugvaartbedryf uit titaan vervaardig word, in vergelyking met masjiene met laer resolusievermoë. Hierdie vlak van presisie maak al die verskil in hoë-toleransie vervaardigingsomgewings.

Voorgespanne Kogelskroewe en Anti-Terugslag Meganismes vir Snypresisie

Hoë-kwaliteit kogelskroewe pas gewoonlik voorladingkragte toe wat ongeveer 8% of meer van hul dinamiese lasvermoë is, bloot om daardie vervelende terugslagprobleem te verwyder. Wanneer dit gekombineer word met dubbelsirkulasie-stelsels, kan hierdie komponente posisioneringsakkuraatheid handhaaf tot sowat plus of minus 2 mikron, selfs wanneer dit redelik hoë snybelastings van ongeveer 12 kilonewton ondergaan. Baie industrieleiers het ook reeds begin om temperatuur-gekompenseerde moere in hul ontwerpe in te sluit. Termiese uitsetting bly 'n regte hoofpyn vir masjinsnitwerkers, wat ongeveer 'n kwart van alle dimensionele foute tydens lang produksielope veroorsaak. Hierdie moere help om daardie probleem aansienlik te bekamp.

Lineêre Gids Styfheid en Sy Impak op Herhaalbaarheid van Oppervlakafwerking

Roltipe lineêre geledings wat in vier rye gerangskik is en tot 60 HRC gehard is, bied ongeveer 40 persent verbetering in vibrasiedemping vergeleke met gewone kogellagergeleidings. Die ekstra styfheid maak 'n werklike verskil vir oppervlakafweringskwaliteit, wat vervaardigers in staat stel om daardie baie gladde Ra-waardes onder 0,4 mikron oor volledige produksielope te bereik sonder dat die kwaliteit daal. Ingenieusontleding toon dat wanneer ons die spasering tussen hierdie geledings behoorlik aanpas, dit vermindering van raamdefleksie tydens masjineringsoperasies veroorsaak. Ons praat hier van ongeveer 62% minder defleksie spesifiek wanneer daar gewerk word met gereedskapstaals wat binne die 55 tot 60 HRC hardheidsreeks val, wat redelik beduidend is om dimensionele akkuraatheid te handhaaf gedurende lang produksiklusse.

Opkomende Tendens: Direk-aandrywing Lineêre Motore in Volgende Generasie Masjineringsentrums

Direk-aandryf lineêre motors verwyder meganiese oordragelemente en lewer versnelling buite 2,5 G en snelheidsfluktuasies onder 0,01%. Onlangse implementerings in matriks- en gietvormtoepassings toon kontour-snelhede wat 150% vinniger is as kogelomloopspindelsisteme, met energie-effektiwiteitsverbeteringe van 18–22%. As kontaklose dryfstawe handhaaf hulle 0,5 µm posisioneringsakkuraatheid vir meer as 20 000 ure sonder smeergerelateerde slytasie.

Volumetriese Akkuraatheid en Veelassige Geometriese Foutkompensasie

Gantry-bewerkingsentrums bereik vandag ongelooflike vlakke van presisie op die mikron skaal, dankie aan noukeurige foutanalise en kompensasietegnieke. Die meeste probleme kom van wat ons posisie-afhanklike geometriese foute (PDGE's) noem, wat plaasvind wanneer asse nie volkome uitgelyn is of materiale uitsit as gevolg van hitteveranderinge tydens bedryf nie. Hierdie PDGE-probleme veroorsaak gewoonlik ongeveer 60 tot 70 persent van alle onakkuraatheid in daardie ingewikkelde 5-assige snyweë. Dan is daar ook posisie-onafhanklike geometriese foute (PIGE's) wat ontstaan uit klein montagefoute in die masjien self. Volgens die jongste Machine Tool Accuracy Report van 2023, dra hierdie PIGE's nog 'n 15 tot 20 persent by tot die algehele metingsafwyking. Om beide tipes te verstaan, help vervaardigers om nader aan hul teiken spesifikasies te kom terwyl hulle binne werklike beperkings werk.

Verstaan van posisie-afhanklike en posisie-onafhanklike geometriese foute (PDGE's/PIGE's)

Namate masjiene verder beweeg langs hul bewegingspad, neig Posisie-Afhanklike Geometriese Foute om groter te word, veral sigbaar wanneer daar uitgebreide beweging langs die X-as in daardie groot brug-styl gantriesisteme is. Wanneer dit kom by Posisie-Onafhanklike Geometriese Foute, skep hierdie bestendige hoekprobleme wat in die praktyk baie saak maak. Neem 'n kyk na wat gebeur met net 25 mikron aan gierfout by die spindelkop – hierdie klein fout kan werklik lei tot ongeveer 120 mikron posisieverskuiwing wanneer daar gewerk word met gereedskap wat 300 mm vanaf die masjien uitsteek. Tans het vervaardigers begin oorgaan op interferometrie-tegnieke vir PDGF-kalibrasie, terwyl kogelstaaf-toetsing steeds standaardpraktyk bly om POGF's op te spoor net voor die finale samestelling. Hierdie benaderings help verseker dat masjiene strakke toleransies haal ten spyte van inherente meganiese beperkings.

Laserinterferometer, kogelstaaf, en CMM-gebaseerde validasiemetodes

Drie primêre tegnieke verseker volumetriese akkuraatheid:

Metode	Doel	Presisie-reeks
Laserinterferometer	Verifikasie van lineêre asposisionering	±0,5 µm/m
Balstangstelsel	Omkeerfoutopsporing van roterende as	±1,5 boogsekonde
CMM-uitskandering	Komplekse oppervlakprofiel-ooreenkoms	2,5 µm volume

Gevorderde opstellinge kombineer hierdie met masjienleer-algoritmes, wat meettyd met 40% verminder in vergelyking met handmatige prosesse.

Volumetriese foutmodellering en kompensasie in vyf-as CNC-stelsels

Moderne CNC-beheerders korrigeer trajekfoutte in werklike tyd deur differensiële kinematiese modelle te gebruik. 'n 2024-studie het 'n 82% vermindering in 5-as freesongenauhede getoon deur middel van:

• Werklike tyd terugvoer vanaf lineêre inkoderings (X/Y/Z-asse)
• Terugspeelkompensasie op roterende asse (A/C)
• Voorspellingsmodelle vir termies geïnduseerde vervormings

Die oorklaring van die gaping tussen teoretiese spesifikasies en werklike wêreld se masjineringprestasie

Terwyl teoretiese akkuraatheid onder 3 µm kan daal, beperk werklike wêreldveranderlikes soos gereedskapdefleksie en omgewingstemperatuurskommelinge tipies praktiese presisie tot ±5 µm binne 'n 1 m³-werkvolume. Om hierdie kwessie aan te pak, verskaf leidende vervaardigers nou "akkuraatheidskaarte" wat posisie-spesifieke foutkompensasiewaardes oor die hele werkvolume beskryf.

Geïntegreerde Prestasie: Spindel Dinamika, Vibrasiebeheer en CNC Intelligensie

Hoë Spoed Spindel Prestasie en Optimalisering van Metaalverwyderingskoers

Huidige gantry-bewerkingsentrums verhoog produksieuitset werklik aansienlik weens hul hoë-spoed spindels wat oral vanaf 20k tot 40k RPM loop. Hierdie masjiene word gelever met spesiaal ontwerpte draaimomentkrommes vir verskillende materiale, wat hulle baie meer veelsydig op die vloer maak. Die nuwer motortegnologie het ook kragverliese aansienlik verminder. Ons praat nou oor slegs ongeveer 8% kragverlies by volle kapasiteit, in vergelyking met die ouer modelle waar dit vroeër nader aan 15% was. Hierdie verbetering beteken dat hierdie masjiene metaal teen indrukwekkende tempo's kan voortbring, soms tot 1500 kubieke sentimeter per minuut wanneer dit met taai staallegerings werk. En daar is nog iets wat die moeite werd is om te noem: hierdie stelsels het slim aanpasbare beheerstelsels wat draaimomentlewering aanpas soos hulle veranderinge in snyweerstand tydens bedryf opmerk. Wat beteken dit prakties? Betere algehele doeltreffendheid en langer lewensduur van gereedskap voordat vervanging nodig word.

Dinamiese Balans- en Lager tegnologieë vir Spindel Lewensduur

Die hidrostatiese lagersisteme, toegerus met aktiewe termiese kompensasie, handhaaf radiale wandeling onder 1 mikrometer gedurende uitgebreide bedryf wat tot 12 ure aaneen duur. Hierdie sisteme maak staat op tweevoudige bereik vibrasiesensors wat onbalanse in beide lae frekwensiebereike (rondom 0,5G) sowel as hoëre wat tot in die 5kHz-spektrum reik, opspoor, wat dan outomatiese veranderinge in rotasiespoed teweegbring wanneer nodig. Na die ontmanteling van spindels na ongeveer 10 000 bedryfsure, het ingenieurs bevind dat hierdie metode lagerversleting met ongeveer twee derdes verminder in vergelyking met tradisionele passiewe dempingsbenaderings wat algemeen in die industrie gebruik word.

Aktiewe en Passiewe Vibrasiedemping vir Ra <0,4µm Oppervlakafwerking

Die insluiting van afgestemde massa-remmers in Z-as karretjies help om die vervelende resonansiefrekwensies tussen 200 en 800 Hz te beheer, wat regtig belangrik is wanneer 'n gladde afwerwing op komponente nagestreef word. Kombineer hierdie opstelling met polimeerkonkreetbasisse wat ongeveer 95 persent van alle vibrasie-energie kan absorbeer, en vervaardigers begin merkwaardige resultate sien. Oppervlakteruweheid bly gedurende produksielope konsekwent, gewoonlik binne plus of minus 0,02 mikrometer, selfs op groter komponente. Bedryfstoetse het ook iets indrukwekkends getoon: aktiewe magnetiese dempingoplossings kom baie vinniger tot rus in vergelyking met tradisionele hidrouliese stelsels, en verminder die rustyd met ongeveer drie vyfdes volgens onlangse veldproewe. Hierdie soort prestasie maak 'n groot verskil in werkswinkels waar presisie die belangrikste is.

AI-gedrewe CNC-beheerstelsels wat hoë-spoed, vyf-as gereedskapspaad-effektiwiteit moontlik maak

Masjienleer algoritmes verwerk meer as 2 500 prosesparameters om vyf-as gereedbaanpaaie te optimaliseer, wat nie-snytyd met 35% verminder terwyl 0,005 mm kontourakkuraatheid behoue bly. Stiffieskaarting in werklike tyd laat aanpasbare voertempo-beheer toe, wat gereedbuiging verhoed tot meer as 3 µm—selfs wanneer dunwandige titaankomponente gesny word teen voertempos van op tot 800 mm/min.
