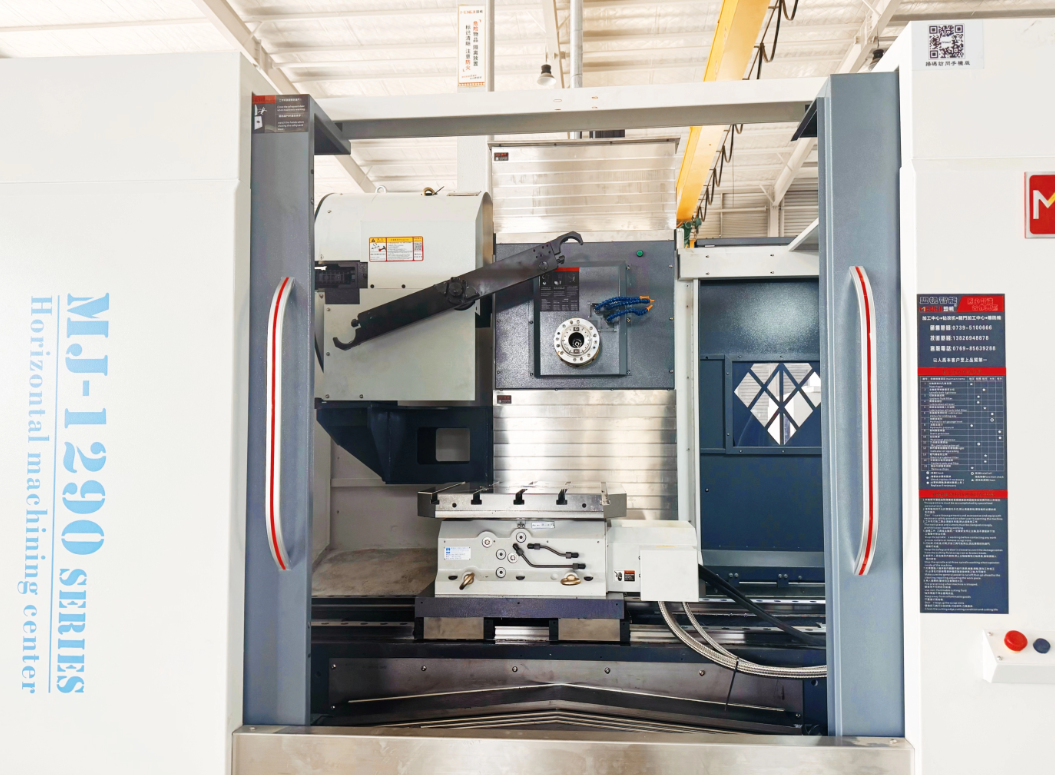

Paano Pumili ng mga Sentro ng CNC Machining para sa Mataas na Presisyon

Ipagkasya ang Konpigurasyon ng Sentro ng CNC Machining sa Iyong Aplikasyon na Nangangailangan ng Katiyakan

Pagpili sa Pagitan ng 3-Axis, 5-Axis, at Swiss-Type na Sentro ng CNC Machining para sa mga Saklaw ng Toleransya (±0.0002 pulgada) at Surface Finish (Ra 0.4 µm)

Kapag nakikitungo sa mga toleransya na nasa ilalim ng ±0.0002 pulgada at sa mga surface finish na mas makinis kaysa Ra 0.4 µm, ang uri ng gamit na makina ay nagbibigay ng malaking pagkakaiba sa mga resulta na talagang maisasagawa. Ang karaniwang 3-axis CNC machine ay kumakatawan nang maayos sa mga patag na ibabaw at mga hugis na parang kahon, ngunit nahihirapan ito sa mga kumplikadong kurba dahil hindi nito kayang i-adjust nang malaya ang galaw nito. Ito ay madalas na nagdudulot ng pag-akumula ng mga kamalian kapag kailangang ilagay at kunin muli ang mga bahagi habang nasa produksyon. Dito napapailalim ang limang-axis na sistema. Ang mga advanced na makina na ito ay nagpapanatili ng tuloy-tuloy na galaw ng tool nang walang kailangang huminto at i-reset, kaya nga sila ay lubhang mahalaga sa paggawa ng mga bagay tulad ng mga blade ng turbinang panghimpapawid, mga elemento ng lens ng kamera, at mga bilog na bahagi na nangangailangan ng paulit-ulit na katiyakan sa loob ng 0.1 µm. Para sa mga napakahaba at manipis na bahagi tulad ng mga medikal na turnilyo o maliliit na kable na ginagamit sa operasyong pangutak, ang Swiss-style na lathe ang pinakamainam na solusyon. Pinagsasama nito ang mga espesyal na cutting tool at mga built-in na gabay na nagpipigil sa pagkabend, na nagpapahintulot sa mga tagagawa na mapanatili ang napakahigpit na kontrol sa diameter na ±0.0001 pulgada kahit sa mga bahaging 50 beses na mas mahaba kaysa sa kanilang kapal.

Kapag ang Micromachining Centers o Turn-Mill Hybrids ay Mahalaga: Mga Implant sa Medisina, mga Blade ng Turbina sa Agham Panghimpapawid, at mga Konnekter ng Mikro-Elektronika

Kapag gumagawa ng mga tampok na mas maliit kaysa kalahating milimetro o kailangang pagsamahin ang maraming proseso upang mapanatili ang katumpakan ng hugis, ang mga sentro ng mikropagmamakinis at mga turn-mill hybrid ay hindi na lamang isang magandang karagdagan. Mahalaga na sila. Ang mga napakahusay na platform ng pagmamakinis na ito ay may kasamang mataas na bilis na mga spindle na maaaring umikot sa 60,000 RPM at napakatumpak na mga encoder na umaabot hanggang sa antas ng nanometro. Ang ganitong kakayahan ay ginagawang perpekto sila para sa paglikha ng mga kumplikadong istruktura tulad ng mga lattice ng vascular stent kung saan ang kapal ng pader ay dapat manatiling loob ng plus o minus limang mikron at ang kabuuang kagulugan ng ibabaw ay dapat nasa pagitan ng 0.2 at 0.3 mikron para sa tamang integrasyon sa buto. Ang mga turn-mill hybrid ay lalo pang kapaki-pakinabang sa paggawa ng buong titanium spinal implant sa isang setting lamang, na pinapanatili ang alignment sa pagitan ng iba’t ibang bahagi sa loob ng napakagandang 0.8 mikron. Sa mga aplikasyon sa aerospace, ang mga makina na ito ay nakakapag-drill ng mga butas para sa pagpapalamig sa mga turbine blade sa mga mahirap na compound angle hanggang sa labindalawang degree, na tinatamaan ang mga target na iyon nang may napakadakilang katumpakan—loob ng dalawang arc minute. At huwag kalimutang isama ang mga micro-D connector. Ang mga hybrid system dito ay pinapanatili ang distansya sa pagitan ng mga pin sa ilalim ng tatlong mikron sa daan-daang cavity habang sumusunod pa rin sa mahigpit na positional tolerance na hindi lalampas sa 1.5 mikron para sa mga contact na gawa sa ginto.

Iprioritize ang mga Hardware at Sistema ng Kontrol na Nagagarantiya ng Sub-Micron na Pag-uulit

Ang pagkamit ng pag-uulit sa antas na nasa ilalim ng isang micron, na nasa o nasa ilalim ng 0.5 micron, ay hindi lamang tungkol sa pagpapaloob ng mga komponenteng may mataas na teknikal na kahusayan. Kailangan nito ang mga hardware at sistema ng kontrol na gumagana nang maayos at seamless bilang isang buong sistema. Ang thermal expansion (paglalawak dulot ng init) ang tunay na responsable sa humigit-kumulang 70% ng mga nakakainis na pagbabago sa dimensyon habang ginagawa ang precision machining. Isipin mo lang—kapag tumaas ang temperatura ng 0.1 degree Celsius, ang bakal ay lumalawak ng humigit-kumulang 1.2 micron bawat isang metro ng haba. Dahil dito, ang mga nangungunang sistema sa pagmamanupaktura ay nag-iinvest nang malaki sa mga spindle na pinapalamig ng likido upang panatilihin ang katatagan sa loob ng ±0.01 degree Celsius. Ginagamit din nila ang mga base na gawa sa mineral cast, na mas epektibo sa paghawak ng mga vibration kaysa sa karaniwang structural steel, at nakakasipsip ng humigit-kumulang 40% na higit pang galaw. Para sa aktibong damping (pagbawas ng vibration), ginagamit ng mga tagagawa ang mga piezoelectric counterweight na binubuksan ng real-time accelerometers. Ang mga sistemang ito ay nakakapag-alis ng resonant chatter sa loob lamang ng apat na milisecond, na pumapababa ng antas ng vibration ng 15 hanggang 20 decibels habang pinapanatili ang surface finish sa ilalim ng 0.3 micron kahit matapos ang mahabang panahon ng produksyon. Ang lahat ng mga layer na ito ng rigidity (katigasan) ay nagpapanatili ng positional accuracy (katumpakan ng posisyon) nang lubos na nasa loob ng 0.8 micron sa buong walong oras na shift. Ang ganitong antas ng pagganap ang siyang nagbibigay ng malaking pagkakaiba kapag gumagawa ng mga critical component tulad ng titanium blades para sa aircraft engines o high-quality medical implants kung saan ang mga toleransya ay hindi maaaring kompromisado.

Pamamahala ng Init ng Spindle, Rigidity ng Estructura, at Aktibong Pagpapabaga ng Vibrasyon sa Mataas na Presisyong CNC Machining Centers

Tatlong magkakaugnay na haligi ng inhinyerya ang nagpapanatili ng pare-parehong pagganap sa ilalim ng isang micron:

• Pamamahala ng init : Mga spindle na direktang pinapalamig na nakapares sa mga closed-loop chiller upang mapanatili ang katatagan ng temperatura sa loob ng ±0.3 µm—kahit sa mahabang panahon ng pagmamasin ng titanium kung saan ang temperatura ng spindle ay lumalampas sa 800°C
• Integridad ng Estruktura : Ang mga frame na gawa sa polymer-concrete ay nagbibigay ng 2.5× na mas mataas na pagpapabaga ng vibrasyon kumpara sa cast iron; ang mga linear motor drive ay nag-aalis ng mekanikal na backlash na likas sa mga sistema ng ball-screw
• Aktibong Dampers : Ang mga naka-integradong accelerometer ay nakikilala ang mga emerging vibration signature at nagpapakilos ng counterforces sa loob ng 4 ms—upang mapanatili ang katumpakan ng contour at payagan ang surface finish na Ra µ 0.3 µm nang walang post-process polishing

Mga Kasangkapang Real-Time Compensation: Dynamic Look-Ahead Interpolation, Laser Ballbar Calibration, at On-Machine Probing

Ang modernong CNC controls ay nagsasama ng metrology-grade compensation nang direkta sa motion system:

• Dinamikong Look-Ahead Interpolation nagpaproseso nang pauna ng mga toolpath sa bilis na 1,000 na bloke/kahit isang segundo, na dinamikong ina-adjust ang mga feed rate upang maiwasan ang mga pagkakaiba sa kontur na lumalampas sa ±0.2 µm—lalo na kapag mahigpit ang radius ng transisyon sa mga turbine airfoil
• Mga Sistema ng Laser Ballbar nagpapaganap ng buong volumetric accuracy mapping, na nakikilala at kumokompensa sa mga error sa squareness, straightness, at positioning hanggang sa 0.1 arc-second
• On-Machine Probing , gamit ang mga touch-trigger probe na may 0.1 µm na repeatability, sinusuri ang kritikal na geometry bawat 10 na siklo—na nagpapahintulot ng real-time na SPC nang hindi kinakailangang tanggalin ang part mula sa machine o gamitin ang offline na CMM para sa verification

Ang ganitong pag-uugnayan ng hardware at control ay binabawasan ang scrap rate ng 90% sa mga regulado na medical batch kung saan ang konsistensya na ±0.0002 pulgada ay sapilitan [Ponemon Institute, Gastos sa Manufacturing Failure sa MedTech , 2023].

I-verify ang Quality Infrastructure at Certification Alignment batay sa iyong mga pangangailangan sa industriya

Kapag tumutukoy sa pangangalawa ng kahusayan sa pagmamanupaktura, kailangan natin ang tunay na ebidensya, hindi lamang ang mga magagandang brochure sa marketing. Ang mga dokumentong sertipiko ay gumagana bilang tangib na ebidensya na ang mga proseso ay sumusunod sa tiyak na pamantayan na tugma sa mga kailangan ng produkto. Halimbawa, ang sinumang nagbibigay ng mga bahagi sa industriya ng aerospace ay kailangang may sertipikasyon na AS9100. Ito ay nagpapakita na sinusunod nila ang mahigpit na mga patakaran sa paggawa ng mga komponente na ilalagay sa mga eroplano at spacecraft. Ang mga tagagawa ng medical device ay humaharap sa katulad na mga kinakailangan gamit ang ISO 13485, na nagsisilbing subaybayan ang mga materyales na nakikipag-ugnayan sa katawan ng tao at nagtiyak na ang mga ibabaw ay kayang tumagal sa mga proseso ng sterilisasyon. Ang mga tagagawa ng sasakyan na nakikitungo sa mga bahaging may kahusayan ay umaasa sa mga pamantayan ng IATF 16949, na nangangailangan sa kanila na ipatupad ang statistical process control para sa mass production. Ayon sa mga pag-aaral, ang mga workshop na may sertipikasyon na AS9100 o ISO 13485 ay karaniwang nakakapanatili ng humigit-kumulang 40% na mas mahigpit na kontrol sa mga pagbabago ng temperatura habang sinusubok kumpara sa mga naka-certify lamang sa pangkalahatang pamantayan ng ISO 9001. Ang mabuting mga sistema ng quality management ay hindi lamang nagkakalap ng mga datos. Bukod dito, sila’y aktwal na nag-iintegrate ng mga bagay tulad ng mga ulat mula sa awtomatikong coordinate measuring machine, digital na rekord na nagpapakita kung kailan huling in-calibrate ang mga cutting tool, at live dashboard na sumusubaybay sa mga istatistika ng proseso. Ang mga ito ay hindi opsyonal na karagdagang serbisyo kundi mga pangunahing bahagi ng tamang pagpapatupad ng gawain. Bago pirmahan ang anumang kontrata, siguraduhin lagi na suriin nang mabuti ang eksaktong saklaw ng bawat sertipikasyon kaugnay ng mga tiyak na bahaging ginagawa. Lalo itong mahalaga para sa mga item na ipinapasok sa loob ng katawan ng tao o ginagamit sa pagbuo ng eroplano, dahil ang kakulangan sa dokumentasyon ay maaaring magdulot ng napakalaking parusa sa pinansya—na umaabot sa daan-daang libong dolyar—ayon sa kamakailang pananaliksik ng Ponemon Institute tungkol sa mga kabiguan sa pagmamanupaktura sa sektor ng medikal na teknolohiya.

Madalas Itatanong na Mga Tanong (FAQ)

Ano ang mga pangunahing pagkakaiba sa pagitan ng 3-axis at 5-axis na CNC machining centers?

ang 3-axis na CNC machine ay angkop para sa mga patag na ibabaw at simpleng heometriya, samantalang ang 5-axis na machine ay kaya ng mga kumplikadong kurba at tuloy-tuloy na galaw, na nagbibigay ng mas mataas na katiyakan para sa mga intrikadong bahagi tulad ng mga blade ng turbinang panghimpapawid.

Bakit pinipili ang Swiss-type na CNC lathe para sa mahabang, manipis na komponente?

Ginagamit ng Swiss-type na lathe ang espesyal na mga tool para sa pagpuputol at mga gabay upang mapanatili ang mahigpit na kontrol sa diameter, kaya ito ay ideal para sa mga bahagi na mas mahaba kaysa sa kanilang kapal, tulad ng mga medikal na turnilyo at napakaliit na kable.

Ano ang papel ng turn-mill hybrids sa pagmamanufaktura?

Ang turn-mill hybrids ay nagpapahintulot ng maraming proseso sa isang setup, na mahalaga para sa mga eksaktong bahagi tulad ng mga spinal implant na gawa sa titanium, na panatilihin ang alignment sa loob ng microns.

Paano pinapabuti ng modernong CNC controls ang katiyakan?

Ang mga modernong control ay kasama ang mga real-time na tool para sa kompensasyon tulad ng dynamic look-ahead interpolation at on-machine probing, na binabawasan ang rate ng scrap at pinapanatili ang mga toleransya sa loob ng mahigpit na limitasyon.
