Tunay na Pagmamasma sa Maraming Panig sa Isang Solong Setup
Paano Ang Horizontal na Oryentasyon ay Nagpapahintulot sa Pangkalahatang Pag-access sa Maraming Mukha ng Bahagi

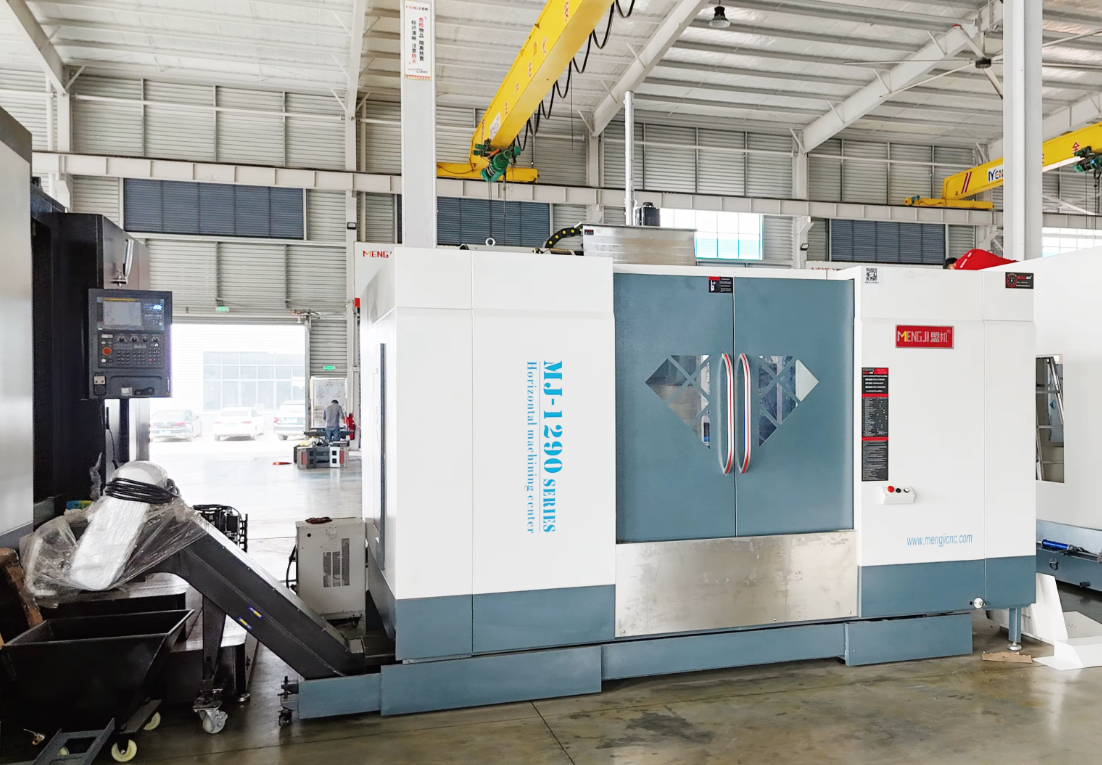

Sa mga Sentro ng Horizontal na Pagmamasin (HMC), ang spindle ay tumatakbo nang parallel sa ibabaw ng gawaan, na nagbibigay-daan sa mga operator na makita nang tuwid ang halos lahat ng apat na panig ng isang bahagi sa loob lamang ng isang pag-setup. Dahil sa ganitong layout, ang mga kagamitang pangputol ay maaaring abotin ang mga kapit-bahaging ibabaw sa eksaktong anggulo, at minsan ay kahit na parehong pinapagana ang maraming lugar nang sabay-sabay nang hindi kailangang manu-manong i-adjust ang posisyon. Ang mga vertical machine naman ay may iba't ibang problema dahil ang gravity ay karaniwang nagpapababa ng mga chip pabalik sa lugar ng pagputol. Ngunit ang mga HMC ay gumagana nang iba dahil ang mga chip ay natural na nabubuhul sa loob ng mga built-in na conveyor, na nagpapanatili ng kalinisan at nagpapabilis ng proseso. Ano ang kahulugan nito sa tunay na mundo ng pagmamasin? Mas kaunti ang pisikal na gawain na kailangan gawin ng mga machinist kapag tinatapos ang mga prismatic na bahagi. Ang mga pagkakamali sa pag-setup na dulot ng pagtatangka na i-align ang mga bahagi sa ilang fixture ay napipigilan nang malaki. Kapag hinaharap ang mga kumplikadong bahagi tulad ng ginagamit sa mga valve o transmission case, ang mga tagagawa ay nag-uulat ng pagtitipid ng humigit-kumulang sa tatlong-kapat ng oras na karaniwang ginugugol sa mga gawain ng repositioning ayon sa kamakailang datos mula sa 2023 Efficiency Reports ng AMT.
Mga Fixtures na Tombstone at mga Indeksibleng Hapag na Paikot para sa Ganap na Pagkumpleto ng Bahagi
Ang mga fixture na tombstone ay nagmomonter ng maraming piraso ng gawa sa pahalang sa matitibay at modular na base, samantalang ang mga indeksibleng hapag na paikot ay nagbibigay ng tiyak at programmable na pag-ikot sa paligid ng mga horizontal na axis. Kasama-sama, sila ay nagpapahintulot ng ganap na access sa 5-axis machining sa pamamagitan ng awtomatikong angular positioning—na nag-aabot ng tunay na produksyon na "ginawa-isang-beses":
| Tampok | Benepisyo |
|---|---|
| Modular na mga harap ng tombstone | Kakayanin ang 4–8 piraso ng gawa nang sabay-sabay |
| Programmable na indexing | Iikot ang mga bahagi sa eksaktong angular na posisyon (±0.001°) |
| Mga sistema ng pallet | Nagpapahintulot ng tuloy-tuloy na pagmamachine habang naglo-load o nag-u-unload |
Sa pamamagitan ng pagpapanatili ng lahat ng bagay na naka-align sa isang pangunahing punto ng sanggunian habang ginagawa, ang paraan na ito ay nag-aalis ng mga nakakainis na isyu sa toleransya na nagkakalat kapag ang mga bahagi ay inaayos nang maraming beses. Ang kamakailang pananaliksik mula sa industriya ng aerospace sa Precision Engineering noong 2024 ay nagpakita ng ilang napakaimpresibong resulta. Natuklasan nila na kapag gumagawa ng mga housing ng turbine gamit ang mga espesyal na tombstone at rotary table machine, halos 99.8% ang lumabas nang tama sa unang subok. Ito ay malaki ang pagkakaiba kumpara sa mga lumang paraan na kung saan ay umaabot lamang sa humigit-kumulang 87%. At huwag nating kalimutan ang mga maliit na detalye. Kapag tumigil na tayo sa paulit-ulit na pag-clamp ng mga bahagi, pare-pareho ang mga sukat sa bawat batch. Mahalaga ito lalo na para sa mga bahaging hydrauliko kung saan ang mga ibabaw ay kailangang lubhang patag—nagsasalita tayo ng hindi hihigit sa 0.01 mm na pagkakaiba. Ang pagkamit ng ganitong antas ng katiyakan ay nagbibigay ng malaking impluwensya sa kontrol ng kalidad.
Pinahusay na Kahirapan sa Operasyon Gamit ang mga Horizontal Machining Center
30% na Karaniwang Pagtaas sa Produktibidad Dahil sa Bawasan ang Pag-setup at Pagmamanipula
Ang mga horizontal machining center ay tunay na nagpapataas ng kahusayan dahil binabawasan nila ang lahat ng maliit na gawain na hindi talaga nagdaragdag ng halaga sa produkto. Gamit ang tombstone fixtures, ang mga shop ay maaaring i-clamp ang ilang bahagi nang sabay-sabay imbes na harapin ang bawat isa nang hiwalay. Ang pallet changers ay nagpapahintulot sa mga makina na tumakbo nang gabing-gabi nang walang sinuman na nagsisilbing tagapagbantay, na nakakatipid ng napakaraming oras. Ang buong proseso sa pagitan ng mga operasyon ay praktikal na nawawala, na binabawasan ang manu-manong gawain ng humigit-kumulang 45% kumpara sa tradisyonal na vertical machine. Sa pag-setup, lalo na para sa mga bahagi na kailangang i-machined sa maraming panig, ang oras na naipatipid ay talagang impresibo. Ayon sa data mula sa industriya ng AMT, ang karamihan sa mga kompanya ay nakakakita ng humigit-kumulang 30% na pagtaas sa kahusayan pagkatapos lumipat sa mga sistemang ito. Isang pangunahing tagapagawa ng bahagi para sa sasakyan ay kahit na naiulat na ang kanilang cycle times ay bumaba ng halos 37% pagkatapos ipatupad ang teknolohiya ng HMC sa buong kanilang shop floor.
Pag-alis ng Chip na Pinapagana ng Gravidad: Mas Kaunti ang Pag-uulitin ng Paggiling, Mas Matagal ang Buhay ng Tool
Ang mga horizontal na spindle ay kaso lang ay gumagana nang mas mahusay kapag kinakailangan ng pamamahala sa mga chips habang ginagawa ang machining operations. Ang mga chip ay madalas na bumababa nang direkta mula sa cutting area papunta sa mga conveyor belt sa ilalim, kaya hindi ito muling pinuputol na nagdudulot ng mas mabilis na pagkasira sa mga insert kumpara sa karaniwan. Para sa mga shop na kadalasang nagmamill ng aluminum, ibig sabihin nito na ang pagpapalit ng mga insert ay mangyayari tungkol sa 15 hanggang 25 porsyento na mas bihira. Ang coolant ay maaaring dumaloy sa sistema nang walang pagkablock, na nakakatulong upang panatilihin ang temperatura sa kontrol at palawigin ang buhay ng mga tool bago kailangang palitan. Ang mga work area ay nananatiling mas malinis sa pangkalahatan din, kaya mas kaunti ang posibilidad na kailangang i-stop ang produksyon nang biglaan upang tanggalin ang lahat ng metal scrap. Sa average, ang mga pabrika ay nakakasave ng mga 18 minuto pa bawat shift kapag tumatakbo nang tuloy-tuloy dahil dito.
Higit na Katumpakan sa Dimensyon at Pag-uulit
Pag-alis ng Kumulatibong Tolerance Stack-Up sa Bawat Setup
Ang mga horizontal machining centers ay nagbibigay ng mas magandang resulta dahil kayang i-proseso ang maraming panig ng isang bahagi sa loob lamang ng isang setup. Sa tradisyonal na vertical machining, kadalasan ay kailangang ilipat ang mga bahagi mula sa isang makina papunta sa isa pa o i-reclamp nang ilang beses, na nagdudulot ng maliit na mga misalignment sa bawat pagkakataon. Ayon sa ilang pag-aaral na nailathala sa mga engineering journal, ang mga paulit-ulit na setup na ito ay maaaring pababain talaga ang precision ng mga bahagi ng humigit-kumulang 0.05 hanggang 0.1 millimetro sa bawat pag-reset. Ang horizontal machining ay lubos na nakaiiwas sa problemang ito dahil nakakapagtrabaho ito sa lahat ng mahahalagang bahagi tulad ng mga bore, face, at port nang hindi na kailangang baguhin muli ang mga clamp. Kapag ginagawa ang mga engine block gamit ang horizontal method, nananatili ang alignment sa loob ng humigit-kumulang ±0.01 mm sa pagitan ng mga cylinder bank. Ang antas ng konsistensya na ito ay nangangahulugan na ang mga tagagawa ay nakakakita ng malakiang pagbaba sa bilang ng depektibong bahagi—mga beses ay nababawasan ang basura hanggang 30% sa mga industriya kung saan ang precision ang pinakamahalaga, tulad ng aerospace components at medical devices.
Pinabababa ang mga Pagkakamali sa Pag-aalign mula sa Muling Pagkakapit ng mga Bahagi at Pagkakaiba-iba ng Fixture
Bawat oras na muling kinakapit ang mga bahagi habang nasa proseso ng pagmamachine, may kasama itong panganib. Ayon sa mga pag-aaral mula sa NIST-traceable metrology, ang mga bagay tulad ng pagsusuot ng fixture, thermal expansion, o kahit ang simpleng pagkakamali ng tao ay maaaring ilipat ang mga datum ng bahagi sa isang average na distansya na 0.03 hanggang 0.08 mm. Ngunit ang mga HMC ay lubos na nag-iwas sa problemang ito. Sa mga makina na ito, nananatiling nakakapit ang mga bahagi sa matitibay na tombstone fixture sa buong proseso. Samantala, ang mga rotary table ang gumagawa ng lahat ng mahihirap na gawain sa pagpo-position ng mga bahagi para sa mga cutting tool. Ano ang ibig sabihin nito? Ang mga kritikal na feature tulad ng valve seats at guide holes ay nananatiling nasa tamang alignment. Wala nang kailangang ikabahala ang mga nakakainis na datum shifts na nakakaapekto sa tamang pagkakasunod-sunod ng lahat ng bahagi sa kani-kanilang pagganap. At tingnan ang mga numero: ang mga tagagawa ay nag-uulat ng first-pass success rates na higit sa 98% para sa mga napakahalagang komponente, kahit kapag tumatakbo sila ng mga batch na umaabot sa ilang linggo o buwan nang patuloy.
Advanced na Pag-integrate ng Rotary Axis para sa Komplikadong Multi-Surface na Gawa
Mga Kakayahan ng B-Axis at Dual-Rotary Table sa Modernong Horizontal Machining Centers
Ang mga mataas na antas ng machining centers ngayon ay kasama ang B-axis tilting spindles at dalawang rotary table na nagpapahintulot sa kung ano ang tinatawag na tunay na 5-axis machining. Sa pangkalahatan, ito ay pagsasama ng karaniwang X/Y/Z na paggalaw at mga kakayahan sa pag-ikot. Ano ang malaking kapakinabangan nito? Walang kailangang huminto at i-reposition ang mga bahagi para sa iba't ibang panig. Halimbawa, ang B-axis ay nagpapahintulot sa mga tool na makipag-ugnayan sa compound angles habang ang mga rotary table ay gumagalaw sa workpiece. Dahil dito, posible nang i-machine ang mga mahihirap na undercut at likhain ang malalambot na contour sa mga bagay tulad ng turbine blades o impellers nang sabay-sabay. Ayon sa isang kamakailang pag-aaral noong 2023 mula sa Sandvik Coromant, ang ilang aerospace company ay nakakakita ng halos 40% na mas kaunti ng mga isyu sa toleransya sa mga kumplikadong impeller simula nang simulan nilang gamitin ang teknolohiyang ito. Ang pinakamahalaga ay nananatiling matibay ang mga makina kahit kapag kumukutkot sa matitigas na materyales—sapat na matigas upang magdulot ng mga problema sa pagyuko. Kapag pinagsama ang mga sistemang ito sa mabuting CAM software, biglang nagsasalita tayo tungkol sa mga tool path na umaavoid sa mga collision, mas mabilis na nag-aalis ng metal, ngunit nananatiling buo pa rin ang bahagi. Ang mga bahaging dati ay imposibleng gawin ay naging regular na item sa produksyon dahil sa mga pag-unlad na ito.
Seksyon ng FAQ
Ano ang mga Horizontal Machining Centers (HMCs)?
Ang mga Horizontal Machining Center ay mga makina kung saan ang spindle ay nakaposisyon nang pahiga at seyntro sa ibabaw ng gawain, na nagbibigay-daan sa mas madaling pag-access sa maraming panig ng isang bahagi habang ginagawa ito.
Paano pinapabuti ng mga HMC ang produktibidad?
Ang mga HMC ay binabawasan ang oras para sa pag-setup at paghawak dahil sa kanilang layout, na nagreresulta sa malakiang pagtaas ng produktibidad—karaniwang humigit-kumulang 30% kumpara sa tradisyonal na pamamaraan.
Ano ang mga kapakinabangan ng tombstone fixtures?
Ang mga tombstone fixture ay kayang tumanggap ng maraming piraso ng gawain nang sabay-sabay, na binabawasan ang kailangan ng paulit-ulit na pagre-clamp at nag-aambag sa mas mataas na katiyakan at kahusayan.
Bakit mas mahusay ang chip management sa mga HMC?
Ang pahigang disenyo ng spindle ay nagpapahintulot sa mga chip na bumagsak nang natural, na binabawasan ang pag-uulit ng pagputol, pinoprotektahan ang buhay ng tool, at panatiling malinis ang lugar ng gawain.
Ano ang mga benepisyo ng mga modernong machining center na may advanced rotary axis integration?
Nagpapahintulot sila ng kumplikadong paggawa sa maraming ibabaw nang hindi kailangang i-reposition ang mga bahagi, na nagbubukas ng mga oportunidad para sa epektibong at tumpak na produksyon sa mga mahihirap na komponente tulad ng mga palikpik ng turbina.
