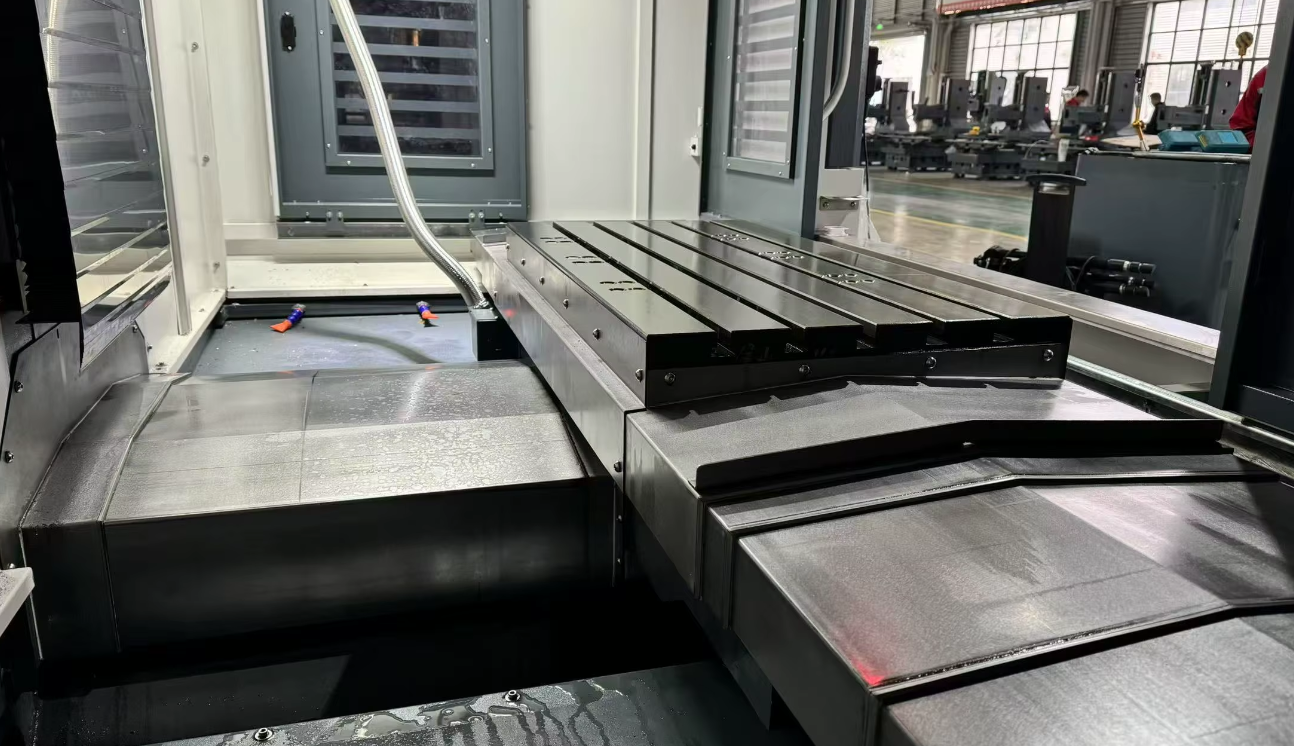

Mga Kinakailangang Kaliwanagan para sa CNC na Pagmamakinis sa Industriya ng Elektronika

Mga Kinakailangang Toleransya na Sub-Mikron sa CNC Machining para sa Elektronika

Mula sa ±0.005 mm hanggang <0.5 μm: Ang tumataas na mga pamantayan sa kahusayan para sa mga fixture ng PCB, RF shield, at wafer handler

Ang mundo ng modernong elektroniks ay nangangailangan ng kahanga-hangang katiyakan kapag ginagamit ang CNC machining ngayon. Ang mga toleransya ay naging mas mahigpit na kaysa dati, mula sa humigit-kumulang na plus o minus 0.005 mm para sa mga fixture ng PCB pababa sa wala pang 0.5 micrometer para sa mga sopistikadong kagamitan sa paghawak ng wafer. Ito ay halos isang daang beses na mas tumpak kaysa dati—na lubos na makatuwiran, isipin lamang kung gaano karami ang mga komponente sa mga kasalukuyang device. Mahalaga rin ang kalidad ng signal, hindi bababa sa pagpapanatili ng tamang pag-seal sa mga napakaliit na kapaligiran kung saan lahat ng proseso ay nagaganap. Isipin ang RF shielding, halimbawa. Ngayon, kailangan na nila ang katiyakan sa antas ng sub-micron upang maiwasan ang electromagnetic interference na nakakaapekto sa mga signal ng ating mga gadget na gumagamit ng 5G at teknolohiyang mmWave. At huwag ninyo nang simulan pang-usapan ang mga wafer handler—kailangan nilang panatilihin ang kanilang alignment sa loob ng nanometer range, dahil kahit ang isang pagbabago sa temperatura na 0.1 degree Celsius ay maaaring magdulot ng pagkakalibang (registration error) sa proseso ng paggawa ng chip. Upang suriin ang lahat ng ito, umaasa nang husto ang mga tagagawa sa mga advanced na instrumentong pang-ukur tulad ng laser interferometers na kayang matukoy ang anumang pagkakaiba na mas maliit pa sa 50 nanometer. Hindi posible ang pagkamit ng ganitong sobrang mahigpit na mga espesipikasyon kung walang seryosong inhinyeriyang isinasagawa. Ginagamit ng mga kumpanya ang mga cryogenic cooling system upang pigilan ang init, mga granite workstation na idinisenyo upang sumipsip ng mga vibration, at mga espesyal na air bearing spindle na praktikal na nililimita ang anumang mekanikal na drift.

Pangkontrol ng Estadistikal sa Proseso: Bakit Hindi Maaaring Ipagkait ang Cpk ≥ 1.67 para sa Mataas na Kawastuhan sa Produksyon ng Elektroniko

Ang statistical process control o SPC ay may malaking papel sa pagkamit ng pare-parehong resulta mula sa mga operasyon ng electronics CNC machining. Kapag naabot ng mga tagagawa ang isang proseso ng capability index (Cpk) na hindi bababa sa 1.67, sila ay praktikal na sumusunod sa mga pamantayan ng six sigma, na nangangahulugan ng higit sa 0.6 na depekto bawat milyong bahagi. Hindi ito isang arbitraryong numero. Ang industriya ng medical device, mga gumagawa ng aerospace connector, at mga kumpanya na gumagawa ng semiconductor equipment ay lahat ay nangangailangan ng ganitong antas ng matibay na reliability dahil walang puwang para sa kabiguan sa mga aplikasyong ito. Ang automotive manufacturing ay maaaring tumanggap ng mas mababang pamantayan na humigit-kumulang sa 1.33 Cpk, ngunit sa electronics, kahit ang pinakamaliit na pagkakamali ay lubos na nakakaapekto. Nakita na namin ang mga kaso kung saan ang micro vias na hindi naka-align nang tama sa loob lamang ng 1 micrometer ay nagdudulot ng malubhang problema sa pagkakakonekta ng mga layer o sa paglipat ng init sa loob ng komponente. Upang marating ang ideal na antas na 1.67 Cpk o mas mahusay pa, kailangan ng mga workshop na subaybayan nang sabay-sabay ang higit sa 30 iba’t ibang salik—mula sa paraan kung paano unti-unting nawawala ang gilid ng mga tool hanggang sa mga pagbabago sa temperatura ng spindle at kung ang coolant ay nananatiling stable. Ang tuloy-tuloy na pagsusuri na ito ay binabawasan ang scrap rate ng halos 80% kumpara sa mga lumang paraan at nagbibigay-daan sa mga teknisyan na palitan ang mga nasira o nabalot na tool bago pa man lumampas ang mga sukat sa katanggap-tanggap na limitasyon na plus o minus 0.2 micrometer. Sa huling dulo, ang paggawa ng magagandang produkto nang paulit-ulit ay hindi tungkol sa pansamantalang kaperpektuhan kundi sa pagpapanatili ng maaasahang performance na tumatagal sa estadistikal na pagsusuri sa mahabang panahon ng produksyon.

Mga Hamon sa Pagpili ng Materyales at Kakayahang Mag-machined para sa CNC Machining ng mga Elektroniko

Pagbabalanse ng Termal na Estabilidad, Pag-shield ng EMI, at Integridad ng Mga Siksik na Detalye: Mga Alloys na Aluminum, PEEK, PEI, at mga Silicon Wafer

Kapag tumutukoy sa CNC machining ng mga elektroniko, ang paghahanap ng mga materyales na kayang tugunan ang lahat ng mga kinakailangan nang sabay-sabay ay lubhang mahirap. Kailangan namin ang isang bagay na may mabuting thermal stability sa paligid ng 150 degrees Celsius, karaniwang may pagpapalawak na humigit-kumulang sa 0.01%, kasama na ang sapat na kakayahan sa EMI shielding na may antas ng attenuation na higit sa 60 dB. Ang mga bahagi ay kailangan ding panatilihin ang mga napakaliit na detalye hanggang sa sukat na micron pagkatapos ng proseso. Ang Aluminum 6061-T6 ay gumagana nang maayos para sa conductivity at pangkalahatang mga gawain sa machining, ngunit may isang malaking problema kapag ginagawa ang mga detalyadong seksyon. Ang fine detail milling ay madalas na nagdudulot ng mga galling issue, lalo na’y napapansin sa mga delikadong RF shield cavities kung saan ang mga pader ay naging napakapalpak. Ang mga thermoplastic tulad ng PEEK o PEI ay nakikilala dahil sa kanilang epektibong paglaban sa init at kemikal. Gayunpaman, may sariling hanay ng mga hamon din ang mga materyales na ito. Ang kanilang mahinang thermal conductivity ay nangangailangan ng espesyal na tooling setups. Bukod dito, dahil sa hindi pantay na pagkontrakt ng mga ito habang lumalamig, kailangan ng mga machinist na magtrabaho nang mas mabagal gamit ang maingat na kontroladong feed rates upang maiwasan ang pagkakalag ng mga layer sa mga pader na mas manipis kaysa 0.2 millimetro. Para sa mga silicon wafers na ginagamit sa semiconductor handlers, ang karaniwang carbide tools ay hindi sapat. Ang mga standard carbide inserts ay talagang nagdudulot ng mga chips sa mga gilid na may sukat na higit sa 5 micrometers, na nagpapabagsak ng buong vacuum seals. Kailangan na ang diamond coated tools dito upang pigilan ang pagbuo ng mga micro fractures. Ngunit alam na ng karamihan sa mga ekspertong inhinyero ang ganitong bagay — anuman ang hitsura ng mga spec sa papel, walang makakapantay sa paggawa ng ilang rounds ng mga prototype hanggang sa lahat ay gumagana nang tama sa tunay na kondisyon ng machining at sa aktwal na mga senaryo ng operasyon.

Pagbawas sa Pagkakaiba ng Sukat: Paano Nakaaapekto ang Residual Stress ng CVD Coating sa mga Shower Head na Ginagawa gamit ang CNC Machine

Ang mga CVD coating ay nag-iwan ng residual stresses na umaabot sa humigit-kumulang 1.2 GPa, na maaaring paitalin ang mga delikadong plasma etch shower head nang humigit-kumulang ±8 micrometers matapos silang maputol. Kapag ito'y nangyayari, nababago ang daloy ng gas, na nagdudulot ng hindi pantay na pag-etch sa ibabaw ng wafer at sa huli ay mas mababang yield sa mga production run. Upang labanan ang mga isyung ito, ang mga tagagawa ay karaniwang isinasagawa ang stress relief annealing sa temperatura na humigit-kumulang 450°C bago ang panghuling CNC machining. Isa pang paraan ay ang hindi pantay na paglalagay ng kapal ng coating—na may mas maraming materyal sa isang panig upang balansehin ang panloob na compressive forces. Pagkatapos ng paglalagay ng coating, ang pagpasa nito sa ilang thermal cycle ay tumutulong sa pagpapakatatag ng lahat, na binabawasan ang dimensional drift habang ginagamit ng humigit-kumulang 34% ayon sa pananaliksik ng Ponemon Institute noong nakaraang taon. Ang pangwakas na resulta ay pananatiling flatness sa loob ng kalahating micrometer—na isang bagay na lubos na mahalaga para sa mga bahagi kung saan ang eksaktong dimensyon ang nagdedetermina kung ang mga proseso ay paulit-ulit na maisasagawa nang pareho mula batch hanggang batch, imbes na simpleng mekanikal na pagkakasya lamang.

Mga Advanced na Proseso sa CNC Machining para sa Mga Komponente ng Elektroniks na may Mababang Sukat

sintesis ng 5-Axis Milling at Wire EDM para sa mga Test Socket na May Mataas na Density, mga Fixtures para sa Decapsulation, at mga Hermetic Enclosure

Kapag tumutukoy sa mga miniaturized na elektroniko, ang mga tagagawa ay madalas kumukuha ng hybrid machining approaches na pagsasama-sama ng pinakamahusay na aspeto ng 5-axis milling at wire electrical discharge machining (EDM). Ang teknik ng 5-axis milling ay lubos na epektibo para sa mabilis na roughing operations at sa paglikha ng mga kumplikadong contour na kinakailangan sa matitigas na materyales tulad ng titanium at beryllium copper. Sa paggawa ng high density test sockets, ito ay nakakarating ng humigit-kumulang 0.2 mm pitch accuracy, at mahusay din nitong napapangasiwaan ang mga tiyak na cavities na kinakailangan para sa cooling plates sa wafer handlers. Sa kabilang banda, ang wire EDM ay isang ganap na iba’t ibang proseso. Ang pamamaraang ito ay nakakarating ng humigit-kumulang ±1 micrometer tolerance sa mga conductive materials nang walang anumang mekanikal na puwersa, kaya ito ay lubos na mahalaga para sa ilang delikadong bahagi. Isipin ang mga thin walled RF shield openings, ang mga napakaliit na slots sa decapsulation fixtures, o kahit na ang mga sealing surfaces sa hermetically sealed enclosures. Ang tunay na mahalaga rito ay kung paano nagkakasabay ang dalawang prosesong ito. Karaniwan, ang 5-axis machine ang una nang gumagawa ng mga halos natatapos na hugis, at pagkatapos ay sumusunod ang EDM para sa mga huling pagputol kung saan ang tradisyonal na rotating tools ay hindi na kaya. Ang pagsasama-sama ng dalawang pamamaraang ito ay nababawasan ang production time ng humigit-kumulang 40 porsyento. Ito rin ay nagpapigil sa mga problema tulad ng tool deflection habang ginagawa ang deep pocket milling, nagbibigay ng malinis na gilid sa napakaliit na contact points, at nagpaprodukto ng surface finishes na mas mababa sa Ra 0.1 micrometers. Ang mga resultang ito ay napakahalaga para sa mga aplikasyon tulad ng vacuum sealed connections sa medical devices o sa housing units para sa 5G antennas. Kahit ang isang kalahating micrometer na deviasiyan ay maaaring magdulot ng makikitang signal issues o kahit buong seal failures.

Mga Sistema ng Pagkontrol sa Proseso na Nagpapatiyak ng Pagkakapareho ng Sukat sa CNC Machining ng mga Elektroniko

Pangkailanman na Kompensasyon sa Init, Pagbawas ng Pagvibrate, at Pagpapabilis ng Estabilisasyon ng Kapaligiran sa ±0.5°C

Ang pagkamit ng konsistensya sa dimensyon na nasa sub-mikron sa CNC machining ng mga elektroniko ay hindi lamang tungkol sa tamang kalibrasyon ng mga makina. Kailangan talaga nito ng isang buong sistema ng mga kontrol sa kapaligiran at paggalaw na gumagana nang sabay-sabay. Kapag nangyayari ang pagputol, ang init na nabubuo ay nagdudulot ng pagpapalawak ng mga bahagi, na minsan ay nagbabago ng mga sukat nang higit sa 5 mikron bawat metro para sa bawat degree Celsius na pagbabago ng temperatura. Dahil dito, ang mga modernong shop ay nag-i-install ng mga real-time na sistema ng thermal compensation na may mga sensor na nakabuilt sa mga spindle at workpiece. Ang mga sistemang ito ay patuloy na binabago ang mga tool path upang manatiling tumpak ang mga posisyon sa loob ng kalahating mikron kahit sa mga delikadong wafer handler fixture. Kasabay nito, ang espesyal na teknolohiya sa vibration damping ay pinapanatili ang mataas na frequency na ingay mula sa sahig o coolant pump upang huwag itong makasira sa proseso. Kung wala ito, ang mga problema sa chatter ay magpapabagsak ng surface finish sa RF shield cavities ng halos 50%. Mahalaga rin ang katatagan ng temperatura sa paligid ng plus o minus 0.5 degree Celsius. Nakakatulong ito sa pagpapanatili ng pare-parehong mga sukat anuman ang shift o panahon ng taon. Para sa mga mahirap na CVD coated component, ang maliit na pagbabago sa mga kondisyon ng kapaligiran ay maaaring makaapekto sa paraan kung paano bumubuo ang stress sa loob ng mga materyales, na nagreresulta sa mga isyu sa flatness hanggang 0.3 mikron. Lahat ng mga sistemang ito ay gumagana nang sabay-sabay tulad ng isang malaking network ng kontrol. Ang resulta? Ang mga komponente ay sumusunod nang konsekwente sa mga standard ng kalidad na may napakakaunting depekto—na lubhang mahalaga kapag gumagawa ng kritikal na mga bahagi ng elektroniko.

Mga madalas itanong

Ano ang kahalagahan ng sub-micron na toleransya sa CNC machining para sa mga elektroniko?

Ang sub-micron na toleransya ay napakahalaga sa CNC machining para sa mga elektroniko upang matiyak ang mataas na kumpiyansa at katiyakan, lalo na sa mga kumplikadong device tulad ng RF shield at wafer handler kung saan ang anumang maliit na pagkakamali sa pag-align ay maaaring makaapekto sa pagganap at kalidad ng signal.

Bakit mahalaga ang Cpk na 1.67 sa pagmamanupaktura ng mga elektroniko?

Mahalaga ang Cpk na 1.67 dahil ito ay nagpapakita na ang isang proseso ay sumusunod sa mga pamantayan ng six sigma, na nag-aangat ng mas kaunting depekto at mas mataas na katiyakan—na kritikal sa mga sektor tulad ng medical devices at aerospace kung saan ang kumpiyansa ay pinakamahalaga.

Anong mga materyales ang karaniwang ginagamit sa CNC machining ng mga elektroniko at bakit?

Kabilang sa karaniwang materyales ang Aluminum 6061-T6 para sa conductivity, PEEK at PEI para sa heat at chemical resistance, at silicon wafers kung saan ang mga tool na may diamond coating ay nakakaiwas sa micro fractures, na nagpapadali sa epektibong pagmamanupaktura ng mga komponente.

Paano sinusiguro ng mga proseso ng CNC machining ang pagkakapareho ng dimensyon?

Ang mga proseso sa CNC machining ay nagsisiguro ng pagkakapareho ng mga sukat sa pamamagitan ng real-time na thermal compensation, vibration damping, at mga sistema ng environmental stabilization, na panatilihin ang kumpas kahit sa ilalim ng magkakaibang kondisyon.
